زون کنترل اسپرینکلر چیست؟

سیستم‌های اسپرینکلر یکی از مهم‌ترین تجهیزات حفاظت در برابر آتش‌سوزی در ساختمان‌های مسکونی، تجاری، صنعتی و انبارها هستند. این سیستم‌ها با تشخیص افزایش دما و فعال شدن هدهای اسپرینکلر، آب را در محل وقوع حریق تخلیه می‌کنند تا از گسترش آتش جلوگیری شود. یکی از بخش‌های مهم و تخصصی در طراحی این سیستم‌ها، زون کنترل اسپرینکلر است.

زون کنترل اسپرینکلر (Sprinkler Zone Control) مجموعه‌ای از تجهیزات کنترلی است که برای مدیریت، نظارت و کنترل یک بخش مشخص از شبکه اسپرینکلر مورد استفاده قرار می‌گیرد. این بخش به آتش‌نشانان و مسئولان ساختمان کمک می‌کند تا وضعیت سیستم را بررسی کرده و در زمان وقوع حریق، عملکرد شبکه را بهتر کنترل کنند.

زون کنترل اسپرینکلر چیست؟

زون کنترل اسپرینکلر به یک قسمت مشخص از سیستم لوله‌کشی اسپرینکلر گفته می‌شود که به صورت مستقل کنترل و پایش می‌شود. هر زون معمولاً شامل تعدادی اسپرینکلر است که در یک محدوده مشخص از ساختمان قرار گرفته‌اند؛ برای مثال یک طبقه، یک بخش از کارخانه یا یک قسمت از انبار می‌تواند به عنوان یک زون جداگانه طراحی شود.

در هر زون کنترل، تجهیزات آتش نشانی مانند شیر کنترل، فلوسوئیچ، گیج فشار و شیر تخلیه قرار می‌گیرد تا امکان قطع و وصل جریان آب، بررسی فشار و تشخیص عبور آب در آن بخش فراهم شود.

به زبان ساده، زون کنترل مانند یک مرکز مدیریت کوچک برای یک قسمت از سیستم اسپرینکلر عمل می‌کند و اطلاعات مربوط به عملکرد همان بخش را در اختیار کاربران قرار می‌دهد.

اهمیت استفاده از زون کنترل در سیستم اسپرینکلر

در ساختمان‌های بزرگ، کنترل کل سیستم اسپرینکلر به صورت یکپارچه می‌تواند مشکلاتی ایجاد کند. اگر تمام شبکه تنها یک بخش کنترل داشته باشد، تشخیص محل دقیق فعال شدن سیستم دشوار خواهد بود. به همین دلیل، تقسیم‌بندی سیستم به چند زون مختلف اهمیت زیادی دارد.

برخی از مهم‌ترین مزایای استفاده از زون کنترل اسپرینکلر عبارت‌اند از:

• تشخیص سریع محل فعال شدن سیستم اطفای حریق
• امکان تعمیر و نگهداری هر بخش بدون خاموش کردن کل سیستم
• کنترل بهتر فشار و جریان آب
• افزایش سرعت واکنش در زمان وقوع حریق
• کاهش هزینه‌های نگهداری سیستم
• افزایش ایمنی ساختمان و افراد حاضر در آن

اجزای اصلی زون کنترل اسپرینکلر

هر زون کنترل از چند قطعه اصلی تشکیل شده است که هر کدام وظیفه مشخصی دارند. ترکیب این تجهیزات باعث می‌شود سیستم بتواند عملکرد دقیق و قابل اعتمادی داشته باشد.

شیر کنترل اسپرینکلر

شیر کنترل یکی از مهم‌ترین اجزای زون کنترل است. این شیر وظیفه قطع و وصل کردن جریان آب ورودی به یک زون مشخص را بر عهده دارد.

در شرایط عادی، شیر کنترل باید کاملاً باز باشد تا آب در صورت نیاز به اسپرینکلرها برسد. هنگام تعمیرات یا آزمایش سیستم، می‌توان با بستن این شیر، جریان آب یک بخش خاص را متوقف کرد.

فلوسوئیچ (Flow Switch)

فلوسوئیچ یا جریان‌سنج یکی از تجهیزات هشداردهنده در زون کنترل است. این قطعه زمانی فعال می‌شود که آب در لوله‌های سیستم شروع به حرکت کند.

وقتی یکی از اسپرینکلرها در اثر افزایش دما باز شود، جریان آب ایجاد شده و فلوسوئیچ این تغییر را تشخیص می‌دهد. سپس سیگنال هشدار به سیستم اعلام حریق ارسال می‌شود.

گیج فشار

گیج فشار برای نمایش میزان فشار آب داخل شبکه اسپرینکلر استفاده می‌شود. بررسی مداوم فشار اهمیت زیادی دارد، زیرا کاهش فشار می‌تواند باعث کاهش عملکرد سیستم هنگام آتش‌سوزی شود.

معمولاً در هر زون کنترل حداقل یک یا دو گیج فشار برای بررسی وضعیت ورودی و خروجی نصب می‌شود.

شیر تست و تخلیه

شیر تست و تخلیه برای آزمایش عملکرد زون کنترل و همچنین تخلیه آب موجود در لوله‌ها استفاده می‌شود.

با باز کردن این شیر، می‌توان بررسی کرد که آیا جریان آب، فلوسوئیچ و سایر تجهیزات هشداردهنده به درستی کار می‌کنند یا خیر.

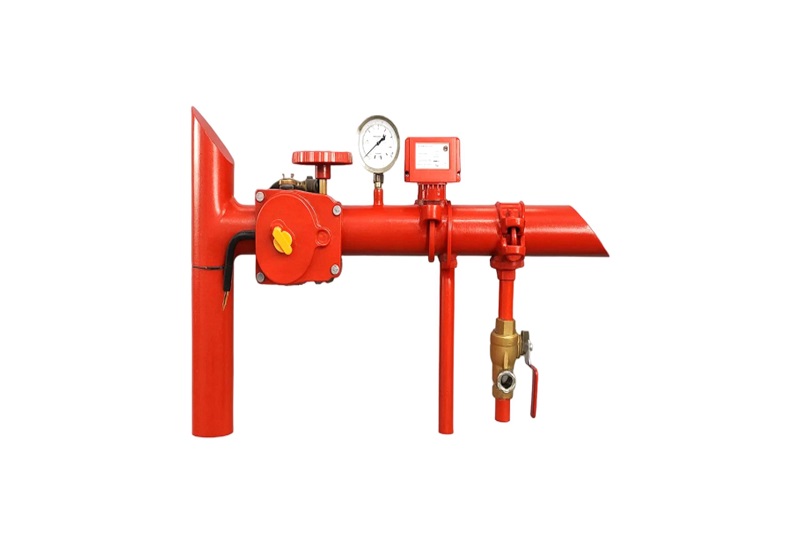

نحوه عملکرد زون کنترل اسپرینکلر

عملکرد زون کنترل اسپرینکلر به صورت مرحله‌ای انجام می‌شود:

ابتدا سیستم در حالت آماده‌باش قرار دارد و آب با فشار مناسب داخل لوله‌ها وجود دارد. در صورت وقوع آتش‌سوزی، دمای محیط افزایش پیدا کرده و حباب حرارتی یا المان حساس اسپرینکلر فعال می‌شود.

با باز شدن هد اسپرینکلر، آب وارد محیط شده و فشار شبکه تغییر می‌کند. جریان آب باعث فعال شدن فلوسوئیچ شده و این تجهیز، پیام هشدار را به پنل اعلام حریق ارسال می‌کند.

در این مرحله، مسئولان ساختمان یا نیروهای آتش‌نشانی می‌توانند متوجه شوند که کدام زون فعال شده و عملیات کنترل حریق را سریع‌تر انجام دهند.

تفاوت زون کنترل اسپرینکلر با رایزر اسپرینکلر

بسیاری از افراد زون کنترل و رایزر اسپرینکلر را یکسان می‌دانند، اما این دو مفهوم تفاوت‌هایی دارند.

رایزر اسپرینکلر مجموعه‌ای از تجهیزات اصلی در مسیر عمودی سیستم است که معمولاً شامل لوله اصلی، شیرهای کنترل، تجهیزات هشدار و اتصالات مربوطه می‌شود.

اما زون کنترل بخش کوچک‌تری از شبکه است که برای مدیریت یک محدوده مشخص طراحی شده است. ممکن است یک رایزر شامل چندین زون کنترل باشد که هر کدام یک بخش از ساختمان را پوشش می‌دهند.

کاربرد زون کنترل اسپرینکلر در ساختمان‌های مختلف

استفاده از زون کنترل در بسیاری از پروژه‌ها ضروری است، به‌خصوص ساختمان‌هایی که دارای وسعت زیاد یا کاربری‌های متفاوت هستند.

برخی از کاربردهای مهم عبارت‌اند از:

• ساختمان‌های اداری چندطبقه
• مجتمع‌های تجاری و فروشگاه‌ها
• کارخانه‌ها و سالن‌های تولید
• انبارهای بزرگ کالا
• بیمارستان‌ها
• هتل‌ها
• پارکینگ‌های طبقاتی

در چنین ساختمان‌هایی، تقسیم سیستم اسپرینکلر به چند زون باعث می‌شود کنترل حریق سریع‌تر و دقیق‌تر انجام شود.

نحوه انتخاب تعداد زون‌های اسپرینکلر

تعداد زون‌های مورد نیاز در یک ساختمان به عوامل مختلفی بستگی دارد. از مهم‌ترین عوامل می‌توان به موارد زیر اشاره کرد:

• مساحت ساختمان
• تعداد طبقات
• نوع کاربری ساختمان
• میزان خطر آتش‌سوزی
• تعداد اسپرینکلرها
• قوانین و استانداردهای طراحی سیستم اطفای حریق

در پروژه‌های کوچک ممکن است یک زون کنترل کافی باشد، اما در ساختمان‌های بزرگ معمولاً برای هر طبقه یا بخش مهم یک زون جداگانه در نظر گرفته می‌شود.

استانداردهای مرتبط با زون کنترل اسپرینکلر

طراحی و اجرای سیستم‌های اسپرینکلر باید مطابق استانداردهای معتبر انجام شود. استانداردهایی مانند NFPA 13 جزو مهم‌ترین منابع طراحی سیستم‌های اسپرینکلر در جهان هستند.

رعایت استانداردها باعث می‌شود تجهیزات به درستی انتخاب شده، ظرفیت سیستم مناسب باشد و عملکرد آن در شرایط اضطراری تضمین شود.

نکات مهم در نگهداری زون کنترل اسپرینکلر

مانند هر سیستم ایمنی دیگری، زون کنترل اسپرینکلر نیز نیاز به بررسی دوره‌ای دارد. برخی اقدامات مهم نگهداری شامل موارد زیر است:

• بررسی باز بودن شیرهای کنترل
• کنترل فشار گیج‌ها
• تست عملکرد فلوسوئیچ
• بررسی نشتی لوله‌ها و اتصالات
• تمیز کردن تجهیزات
• ثبت نتایج آزمایش‌های دوره‌ای

عدم نگهداری مناسب ممکن است باعث شود سیستم در زمان آتش‌سوزی عملکرد مطلوبی نداشته باشد.

جمع‌بندی

در این مطلب از بامن آنلاین به زون کنترل اسپرینکلر پرداختیم که یکی از بخش‌های حیاتی در سیستم‌های اطفای حریق آبی است و وظیفه کنترل و نظارت بر یک محدوده مشخص از شبکه اسپرینکلر را بر عهده دارد. این تجهیز با استفاده از قطعاتی مانند شیر کنترل، فلوسوئیچ، گیج فشار و شیر تست، امکان مدیریت بهتر سیستم و تشخیص سریع محل فعال شدن اسپرینکلرها را فراهم می‌کند.

استفاده صحیح از زون کنترل در ساختمان‌های بزرگ باعث افزایش ایمنی، کاهش زمان واکنش در برابر حریق و ساده‌تر شدن فرآیند تعمیر و نگهداری می‌شود. به همین دلیل، طراحی اصولی و انتخاب تجهیزات استاندارد برای این بخش، نقش مهمی در عملکرد کلی سیستم اطفای حریق دارد.
