انواع اسپرینکلر آتش نشانی

اسپرینکلر یکی از مهم‌ترین تجهیزات سیستم اطفای حریق آبی است که با تشخیص افزایش دما، به‌صورت خودکار فعال شده و آب را در محدوده مشخصی از محیط تخلیه می‌کند. برخلاف تصور رایج، اسپرینکلرها فقط یک مدل مشخص ندارند و بر اساس محل نصب، نوع پاشش، شرایط محیط، سرعت واکنش، ارتفاع سقف و نوع کاربری ساختمان در مدل‌های مختلف تولید می‌شوند. استانداردهای طراحی و نصب نیز برای مدل‌های مختلف اسپرینکلر الزامات متفاوتی در نظر می‌گیرند.

در این مقاله از بامن آنلاین، انواع اسپرینکلر آتش نشانی را بررسی می‌کنیم تا هنگام خرید و انتخاب این تجهیزات، شناخت دقیق‌تری از مدل‌های موجود داشته باشید. بامن آنلاین انواع اسپرینکلر مورد نیاز پروژه‌های ساختمانی، تجاری، اداری، صنعتی و انبارها را عرضه می‌کند.

اسپرینکلر چیست و چگونه کار می‌کند؟

اسپرینکلر یا آب‌پاش آتش نشانی قطعه‌ای است که در شبکه لوله‌کشی سیستم اطفای حریق نصب می‌شود. این تجهیز دارای یک المان حرارتی است که در دمای مشخص فعال می‌شود. پس از رسیدن حرارت محیط به محدوده عملکرد، مسیر خروج آب باز شده و آب از طریق دیفلکتور به شکل طراحی‌شده روی محدوده اطراف پاشیده می‌شود.

یکی از نکات مهم درباره عملکرد اسپرینکلر این است که معمولاً فعال شدن آن به‌صورت موضعی اتفاق می‌افتد؛ یعنی در زمان وقوع حریق، اسپرینکلری که در معرض حرارت لازم قرار گرفته است فعال می‌شود، نه اینکه تمام اسپرینکلرهای ساختمان هم‌زمان باز شوند.

هدف از عملکرد اسپرینکلر می‌تواند کنترل یا اطفای حریق، بسته به طراحی سیستم و نوع اسپرینکلر باشد. به همین دلیل انتخاب مدل مناسب باید بر اساس شرایط واقعی پروژه انجام شود.

مهم‌ترین انواع اسپرینکلر آتش نشانی

اسپرینکلرها را می‌توان از جنبه‌های مختلفی دسته‌بندی کرد. از نظر جهت نصب، مدل‌های پایین‌زن، بالازن و دیواری از رایج‌ترین انواع هستند. مدل‌های مخفی و توکار نیز برای پروژه‌هایی که ظاهر سقف اهمیت دارد کاربرد زیادی دارند. در کنار این موارد، اسپرینکلرهای تخصصی مانند ESFR برای شرایط خاص انبارداری و فضاهای مرتفع طراحی شده‌اند.

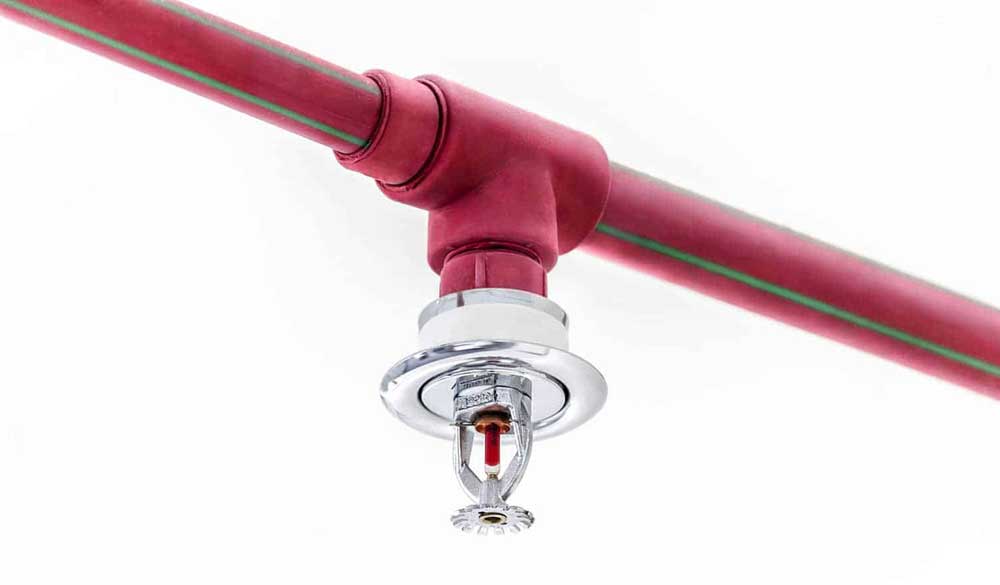

اسپرینکلر پایین زن

اسپرینکلر پایین زن یا Pendent یکی از رایج‌ترین مدل‌های اسپرینکلر در پروژه‌های ساختمانی است. این مدل از قسمت زیرین لوله یا اتصال سقفی نصب شده و دیفلکتور آن به سمت پایین قرار می‌گیرد.

پس از فعال شدن، جریان آب به دیفلکتور برخورد کرده و در الگوی مشخصی به سمت پایین و اطراف پخش می‌شود. اسپرینکلرهای پایین زن در ساختمان‌های مسکونی، اداری، تجاری، هتل‌ها و بسیاری از فضاهای عمومی مورد استفاده قرار می‌گیرند.

این مدل در سیستم‌هایی که لوله‌کشی در بالای سقف انجام شده و امکان نصب اسپرینکلر از زیر شبکه وجود دارد، گزینه‌ای متداول محسوب می‌شود.

اسپرینکلر بالازن

اسپرینکلر بالازن یا Upright از نظر جهت نصب با مدل Pendent تفاوت دارد. این نوع اسپرینکلر به‌گونه‌ای نصب می‌شود که دیفلکتور در قسمت بالای هد قرار بگیرد و آب پس از برخورد با آن در محیط توزیع شود.

مدل بالازن در بسیاری از فضاهای صنعتی، انبارها و مکان‌هایی که شرایط سقف یا نوع سازه اجازه استفاده از اسپرینکلر پایین زن را نمی‌دهد، کاربرد دارد.

در انتخاب اسپرینکلر Upright باید شرایط سیستم، نوع لوله‌کشی، ارتفاع سقف، موانع موجود و الزامات طراحی پروژه در نظر گرفته شود. بنابراین نمی‌توان صرفاً بر اساس شکل ظاهری، مدل بالازن را جایگزین مدل پایین زن کرد.

اسپرینکلر دیواری

اسپرینکلر دیواری یا Sidewall برای نصب روی دیوار و در نزدیکی سقف طراحی شده است. دیفلکتور این مدل به شکلی طراحی می‌شود که بخش اصلی آب را به سمت فضای مقابل دیوار هدایت کند.

این نوع اسپرینکلر در مکان‌هایی که امکان یا ضرورت نصب شبکه اسپرینکلر در مرکز سقف وجود ندارد، می‌تواند مورد استفاده قرار گیرد. راهروها، برخی اتاق‌ها و فضاهای خاص ساختمانی از جمله محیط‌هایی هستند که ممکن است استفاده از Sidewall در آنها مناسب باشد.

البته محدوده پوشش و نحوه جانمایی این مدل باید مطابق مشخصات فنی محصول و طراحی سیستم تعیین شود.

اسپرینکلر مخفی

اسپرینکلر مخفی یا Concealed برای پروژه‌هایی طراحی شده که ظاهر سقف اهمیت زیادی دارد. بدنه اسپرینکلر در پشت یک کاور قرار می‌گیرد و در حالت عادی، بخش قابل مشاهده تجهیزات بسیار محدود است.

این مدل معمولاً در ساختمان‌های لوکس، هتل‌ها، دفاتر مدرن، رستوران‌ها و پروژه‌هایی که ظاهر معماری اهمیت دارد مورد توجه قرار می‌گیرد.

اسپرینکلر مخفی باید دقیقاً مطابق دستورالعمل سازنده نصب شود؛ زیرا کاور و فاصله آن از سقف بخشی از طراحی محصول محسوب می‌شود و نصب اشتباه می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.

اسپرینکلر توکار یا Recessed

مدل Recessed را می‌توان گزینه‌ای بین اسپرینکلر استاندارد و مدل کاملاً مخفی در نظر گرفت. در این نوع، بخشی از اسپرینکلر داخل سقف قرار می‌گیرد و برای ایجاد ظاهر مرتب‌تر از قطعات تزئینی مخصوص استفاده می‌شود.

اسپرینکلر توکار برای ساختمان‌هایی که در کنار عملکرد سیستم اطفا، به ظاهر سقف نیز توجه دارند، گزینه مناسبی است. تفاوت آن با مدل Concealed در نحوه قرارگیری هد و میزان پنهان بودن اجزای آن است.

اسپرینکلر ESFR چیست؟

ESFR مخفف Early Suppression Fast Response است و به اسپرینکلرهای واکنش سریع با هدف سرکوب زودهنگام حریق گفته می‌شود. این مدل بیشتر برای کاربردهای تخصصی، به‌خصوص برخی انبارها و فضاهای با چیدمان و ارتفاع زیاد، طراحی شده است.

اسپرینکلرهای ESFR در مقایسه با اسپرینکلرهای معمولی برای تخلیه حجم و الگوی مشخصی از آب طراحی می‌شوند و انتخاب آنها نیازمند بررسی دقیق نوع کالا، ارتفاع ذخیره‌سازی، ارتفاع سقف، فشار آب و الزامات طراحی سیستم است. بنابراین استفاده از ESFR صرفاً به دلیل قرار گرفتن پروژه در یک انبار بزرگ توصیه نمی‌شود و باید مشخصات پروژه توسط طراح سیستم بررسی شود.

اسپرینکلر واکنش سریع و واکنش استاندارد

یکی دیگر از روش‌های دسته‌بندی اسپرینکلرها بر اساس سرعت واکنش حرارتی است. در این دسته‌بندی، مدل‌های Quick Response و Standard Response مطرح می‌شوند.

اسپرینکلر واکنش سریع برای شرایطی طراحی شده که واکنش سریع‌تر به افزایش دما اهمیت دارد. در مقابل، اسپرینکلر واکنش استاندارد برای کاربردهای مشخصی در سیستم‌های اطفا مورد استفاده قرار می‌گیرد.

انتخاب بین این دو مدل باید با توجه به کاربری ساختمان، نوع خطر، الزامات طراحی و مشخصات فنی اسپرینکلر انجام شود. در نتیجه، سریع‌تر بودن واکنش همیشه به معنی مناسب‌تر بودن محصول برای تمام پروژه‌ها نیست.

اسپرینکلر خشک چیست؟

اسپرینکلر خشک یا Dry Sprinkler برای شرایطی کاربرد دارد که احتمال یخ‌زدگی آب در قسمت ورودی اسپرینکلر وجود داشته باشد. در این مدل، طراحی به گونه‌ای است که آب تا زمان عملکرد اسپرینکلر وارد قسمت مشخصی از لوله یا اکستنشن نشود.

این مدل می‌تواند در برخی فضاهای سرد، سردخانه‌ها یا محیط‌هایی که دمای آنها برای سیستم‌های معمولی مناسب نیست مورد استفاده قرار گیرد. اسپرینکلر خشک نیز می‌تواند در جهت‌های مختلف نصب و با طراحی‌های متفاوت تولید شود.

اسپرینکلر مقاوم در برابر خوردگی

در برخی محیط‌ها، رطوبت بالا، مواد شیمیایی یا شرایط خورنده می‌تواند روی تجهیزات فلزی اثر بگذارد. برای چنین محیط‌هایی اسپرینکلرهای مقاوم در برابر خوردگی با متریال یا پوشش‌های مناسب تولید می‌شوند.

این مدل‌ها در صورت انتخاب صحیح می‌توانند برای محیط‌هایی که اسپرینکلر معمولی در آنها با ریسک خوردگی بیشتری مواجه است، گزینه مناسبی باشند. نوع پوشش و میزان مقاومت باید بر اساس مشخصات فنی تولیدکننده بررسی شود.

تفاوت انواع اسپرینکلر در چیست؟

تفاوت مدل‌های مختلف فقط در ظاهر آنها نیست. جهت نصب، الگوی پاشش، سرعت واکنش، دمای عملکرد، ضریب K، محدوده پوشش و شرایط استفاده از جمله عواملی هستند که یک مدل را از مدل دیگر متمایز می‌کنند.

برای مثال، Pendent برای نصب آویز از سقف طراحی شده، Upright در جهت مخالف آن قرار می‌گیرد و Sidewall برای نصب روی دیوار دارای دیفلکتور مخصوص است. مدل Concealed نیز برای پنهان شدن بخش اصلی اسپرینکلر در سقف طراحی شده است.

هنگام خرید اسپرینکلر به چه مشخصاتی توجه کنیم؟

برای خرید اسپرینکلر مناسب، توجه به چند مشخصه اهمیت زیادی دارد:

• نوع اسپرینکلر، دمای عملکرد، K-Factor، نوع واکنش، سایز رزوه، استاندارد و تأییدیه، جنس و پوشش بدنه و شرایط نصب پروژه.

در کنار این موارد باید ارتفاع سقف، نوع کاربری، سطح خطر، فشار و دبی مورد نیاز سیستم و نحوه لوله‌کشی نیز بررسی شود. انتخاب یک اسپرینکلر صرفاً بر اساس قیمت یا ظاهر آن می‌تواند باعث ناسازگاری با طراحی سیستم شود.

قیمت انواع اسپرینکلر

قیمت اسپرینکلر به عواملی مانند نوع مدل، برند، دمای عملکرد، K-Factor، نوع پاسخ حرارتی، جنس و پوشش، استانداردها و تأییدیه‌های محصول بستگی دارد. به همین دلیل قیمت اسپرینکلر پایین زن، بالازن، دیواری، مخفی و مدل‌های تخصصی مانند ESFR یکسان نیست.

همچنین در پروژه‌های آتش نشانی، انتخاب ارزان‌ترین محصول لزوماً بهترین تصمیم نیست. کیفیت ساخت، اصالت کالا، مشخصات فنی و سازگاری اسپرینکلر با طراحی سیستم اهمیت بیشتری دارد.

خرید انواع اسپرینکلر از بامن آنلاین

بامن آنلاین مجموعه‌ای از تجهیزات آتش نشانی را برای پروژه‌های مختلف عرضه می‌کند و انواع اسپرینکلر نیز در میان محصولات این مجموعه قرار دارد. هنگام خرید، می‌توانید بر اساس نوع نصب و کاربرد پروژه، مدل مناسب خود را انتخاب کنید.

اگر برای ساختمان مسکونی، اداری، تجاری، صنعتی، پارکینگ یا انبار به اسپرینکلر نیاز دارید، بهتر است پیش از ثبت سفارش مشخصات فنی پروژه را بررسی کنید. کارشناسان فروش بامن آنلاین نیز می‌توانند بر اساس نوع اسپرینکلر مورد نیاز، مشخصات محصول و شرایط پروژه، شما را برای انتخاب گزینه مناسب راهنمایی کنند.

در نهایت، انتخاب صحیح اسپرینکلر فقط به انتخاب یک مدل از میان چند محصول محدود نمی‌شود؛ بلکه باید مجموعه‌ای از عوامل فنی مانند نوع ساختمان، ارتفاع، کاربری، سطح خطر، نحوه لوله‌کشی و الزامات طراحی سیستم اطفای حریق در نظر گرفته شود. بامن آنلاین با ارائه انواع اسپرینکلر آتش نشانی، امکان بررسی و تهیه تجهیزات مورد نیاز پروژه‌های مختلف را فراهم کرده است.
