نصب زون اسمبلی

زون اسمبلی (Zone Control Valve Assembly) یکی از مهم‌ترین تجهیزات در سیستم اطفای حریق اتوماتیک اسپرینکلر است که وظیفه کنترل، ایزوله‌سازی، تست و پایش عملکرد هر زون را بر عهده دارد. در ساختمان‌های اداری، تجاری، صنعتی، بیمارستان‌ها، هتل‌ها و مجتمع‌های مسکونی بزرگ، شبکه اسپرینکلر به چندین زون تقسیم می‌شود و برای هر زون یک مجموعه زون اسمبلی نصب می‌شود تا علاوه بر کنترل جریان آب، امکان عیب‌یابی، تعمیرات و ارسال هشدار به سیستم اعلام حریق نیز فراهم باشد.

نصب صحیح زون اسمبلی تأثیر مستقیمی بر عملکرد سیستم اطفای حریق دارد. اگر این مجموعه مطابق استانداردهای بین‌المللی و ضوابط سازمان آتش‌نشانی نصب نشود، ممکن است در زمان وقوع حریق، عملکرد اسپرینکلرها با اختلال مواجه شده و خسارات جبران‌ناپذیری ایجاد شود. به همین دلیل اجرای اصولی این تجهیز باید توسط افراد متخصص و با رعایت استانداردهای مربوطه انجام گیرد.

زون اسمبلی چیست؟

زون اسمبلی چیست؟ زون اسمبلی یا Zone Control Valve Assembly مجموعه‌ای از تجهیزات کنترلی است که در ورودی هر زون اسپرینکلر نصب می‌شود. این مجموعه امکان کنترل جریان آب، تست عملکرد سیستم، تخلیه آب، نظارت بر باز یا بسته بودن شیر اصلی و ارسال سیگنال به پنل اعلام حریق را فراهم می‌کند.

در واقع هر زون اسپرینکلر به صورت مستقل توسط این مجموعه کنترل می‌شود. در صورت نیاز به تعمیر یا سرویس تنها همان زون از مدار خارج شده و سایر بخش‌های ساختمان همچنان تحت پوشش سیستم اطفای حریق باقی می‌مانند.

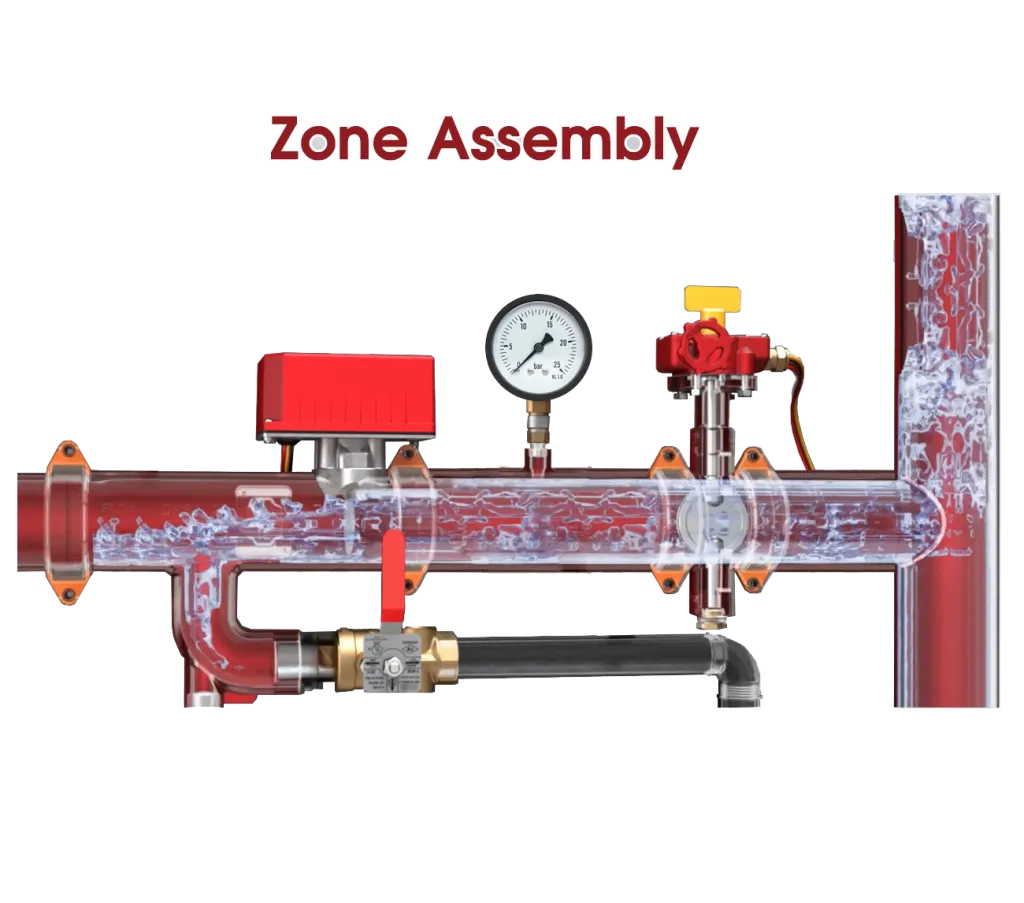

اجزای اصلی زون اسمبلی

زون اسمبلی از چندین تجهیز تشکیل شده است که هرکدام وظیفه مشخصی دارند.

شیر پروانه‌ای (Butterfly Valve)

شیر پروانه‌ای وظیفه قطع و وصل جریان آب ورودی به زون را بر عهده دارد. این شیر معمولاً مجهز به سوئیچ نظارتی (Tamper Switch) است تا در صورت بسته شدن یا تغییر وضعیت، هشدار لازم به پنل اعلام حریق ارسال شود.

فلوسوئیچ (Flow Switch)

فلوسوئیچ مهم‌ترین بخش زون اسمبلی محسوب می‌شود. این تجهیز هنگام عبور جریان آب ناشی از فعال شدن اسپرینکلر، سیگنال هشدار را به سیستم اعلام حریق ارسال می‌کند تا محل فعال شدن زون مشخص شود.

شیر تست و درین (Test & Drain Valve)

این شیر برای تست عملکرد فلوسوئیچ و همچنین تخلیه آب داخل شبکه هنگام تعمیرات استفاده می‌شود. استفاده از شیر تست استاندارد باعث می‌شود عملکرد سیستم بدون فعال شدن واقعی اسپرینکلر بررسی شود.

گیج فشار

گیج فشار برای اندازه‌گیری فشار آب قبل و بعد از زون اسمبلی نصب می‌شود. اختلاف فشار غیرعادی می‌تواند نشانه گرفتگی لوله‌ها یا وجود مشکل در سیستم باشد.

شیر یک‌طرفه

در بسیاری از زون اسمبلی‌ها از شیر یک‌طرفه استفاده می‌شود تا از برگشت جریان آب جلوگیری شود و عملکرد شبکه پایدار باقی بماند.

کاربرد زون اسمبلی در سیستم اطفای حریق

وجود زون اسمبلی مزایای متعددی برای سیستم اسپرینکلر ایجاد می‌کند. مهم‌ترین کاربردهای زون اسمبلی عبارت‌اند از:

• کنترل مستقل هر زون
• امکان تست دوره‌ای سیستم
• ارسال هشدار به پنل اعلام حریق
• سهولت در تعمیر و نگهداری
• جلوگیری از خروج کل سیستم از مدار
• کنترل فشار آب هر زون
• افزایش سرعت شناسایی محل وقوع حریق

در پروژه‌های بزرگ، بدون استفاده از زون اسمبلی مدیریت شبکه اسپرینکلر بسیار دشوار خواهد بود.

محل نصب زون اسمبلی

محل نصب زون اسمبلی باید به گونه‌ای انتخاب شود که دسترسی آسان برای سرویس و بازدیدهای دوره‌ای فراهم باشد. معمولاً این مجموعه در اتاق رایزر، موتورخانه، اتاق تجهیزات آتش‌نشانی یا ورودی هر طبقه نصب می‌شود.

در انتخاب محل نصب باید موارد زیر رعایت شود:

• دسترسی مناسب برای تعمیرکار
• فضای کافی جهت باز و بسته شدن شیرها
• امکان مشاهده گیج‌ها
• دسترسی آسان به شیر تست و درین
• محافظت در برابر ضربه و آسیب‌های فیزیکی
• جلوگیری از یخ‌زدگی یا افزایش بیش از حد دما

مراحل نصب زون اسمبلی

۱. بررسی نقشه‌های تأسیسات

پیش از نصب باید نقشه‌های مکانیکی و آتش‌نشانی بررسی شوند تا محل دقیق زون‌ها مشخص شود. تعداد زون‌ها بر اساس متراژ، کاربری ساختمان و الزامات استاندارد تعیین می‌شود.

۲. آماده‌سازی خطوط لوله

قبل از نصب، لوله‌ها باید شستشو داده شوند تا هیچ‌گونه براده، زنگ‌زدگی یا آلودگی وارد تجهیزات نشود. وجود ذرات خارجی می‌تواند عملکرد فلوسوئیچ یا شیرها را مختل کند.

۳. نصب شیر پروانه‌ای

ابتدا شیر پروانه‌ای مطابق جهت جریان روی لوله نصب می‌شود. هنگام نصب باید از هم‌راستایی صحیح فلنج‌ها و گشتاور مناسب پیچ‌ها اطمینان حاصل شود تا از نشتی جلوگیری شود.

۴. نصب فلوسوئیچ

فلوسوئیچ باید دقیقاً مطابق جهت جریان آب نصب شود. فاصله آن از زانوها، سه‌راهی‌ها و اتصالات باید مطابق دستورالعمل سازنده باشد تا عملکرد صحیحی داشته باشد. همچنین کابل‌کشی آن باید به پنل اعلام حریق متصل شود.

۵. نصب شیر تست و درین

شیر تست باید به گونه‌ای نصب شود که امکان شبیه‌سازی عملکرد یک اسپرینکلر فراهم شود. مسیر تخلیه آب نیز باید به فاضلاب یا محل مناسب هدایت گردد تا هنگام تست، آسیبی به محیط وارد نشود.

۶. نصب گیج‌های فشار

گیج‌ها قبل و بعد از شیر کنترل نصب می‌شوند تا امکان مقایسه فشار ورودی و خروجی فراهم باشد. این اطلاعات در زمان سرویس و عیب‌یابی اهمیت زیادی دارند.

۷. آب‌بندی اتصالات

تمام اتصالات رزوه‌ای یا فلنجی باید با استفاده از آب‌بندی استاندارد نصب شوند و پس از پایان کار از نظر نشتی بررسی شوند.

تست و راه‌اندازی زون اسمبلی

پس از نصب، سیستم باید تحت آزمایش‌های مختلف قرار گیرد تا از عملکرد صحیح آن اطمینان حاصل شود.

مهم‌ترین تست‌ها شامل موارد زیر است:

• تست فشار هیدرواستاتیک
• تست عملکرد فلوسوئیچ
• تست شیر تست و درین
• بررسی عملکرد تمپر سوئیچ
• کنترل نشتی اتصالات
• بررسی فشار کاری سیستم
• تست ارسال آلارم به پنل اعلام حریق

تمام نتایج باید ثبت و مستندسازی شوند تا در زمان تحویل پروژه قابل ارائه باشند.

استانداردهای نصب زون اسمبلی

نصب این مجموعه باید مطابق استانداردهای معتبر انجام شود. مهم‌ترین استانداردهای مورد استفاده عبارت‌اند از:

• NFPA 13 برای طراحی و اجرای سیستم‌های اسپرینکلر
• NFPA 25 برای بازرسی، تست و نگهداری
• استانداردهای UL و FM برای تجهیزات
• ضوابط سازمان آتش‌نشانی
• الزامات مقررات ملی ساختمان

رعایت این استانداردها موجب افزایش ایمنی و اطمینان از عملکرد صحیح سیستم در شرایط واقعی حریق می‌شود.

نکات مهم هنگام نصب

برای افزایش طول عمر تجهیزات و جلوگیری از بروز خطا باید به نکات زیر توجه شود:

• جهت جریان آب روی تجهیزات رعایت شود.
• از وارد شدن تنش به لوله‌ها جلوگیری شود.
• کابل‌های فلوسوئیچ و تمپر سوئیچ به‌درستی سیم‌کشی شوند.
• از تجهیزات دارای تأییدیه معتبر استفاده شود.
• فضای کافی برای سرویس‌های دوره‌ای در نظر گرفته شود.
• قبل از راه‌اندازی نهایی، کل سیستم هواگیری شود.

اشتباهات رایج در نصب زون اسمبلی

برخی خطاهای اجرایی می‌توانند باعث کاهش عملکرد سیستم شوند، از جمله:

• نصب برعکس فلوسوئیچ
• رعایت نکردن جهت جریان روی شیرها
• نصب تجهیزات بدون فضای سرویس
• عدم اجرای تست هیدرواستاتیک
• سیم‌کشی نادرست فلوسوئیچ
• استفاده از تجهیزات فاقد استاندارد
• آب‌بندی نامناسب اتصالات
• نصب در محیط‌های دارای رطوبت یا خوردگی شدید بدون محافظت مناسب

پرهیز از این اشتباهات، هزینه‌های تعمیرات و احتمال خرابی سیستم را به میزان قابل توجهی کاهش می‌دهد.

سرویس و نگهداری زون اسمبلی

زون اسمبلی باید به‌صورت دوره‌ای بازرسی و تست شود. بازدید منظم از وضعیت شیرها، عملکرد فلوسوئیچ، گیج‌های فشار، نشتی اتصالات و شیر تست و درین، نقش مهمی در حفظ آمادگی سیستم اطفای حریق دارد. همچنین ثبت گزارش‌های سرویس و نگهداری، امکان شناسایی مشکلات احتمالی قبل از وقوع حادثه را فراهم می‌کند.

جمع‌بندی

در این مطلب از بامن آنلاین به نصب زون اسمبلی پرداختیم که یکی از حیاتی‌ترین بخش‌های سیستم اسپرینکلر آتش‌نشانی است که وظیفه کنترل، نظارت و مدیریت هر زون را بر عهده دارد. نصب صحیح این مجموعه باعث افزایش قابلیت اطمینان سیستم، سهولت در تعمیرات، تشخیص سریع محل حریق و عملکرد دقیق تجهیزات اطفای حریق می‌شود. رعایت استانداردهای نصب، استفاده از تجهیزات دارای تأییدیه، اجرای تست‌های عملکردی و انجام سرویس‌های دوره‌ای، از مهم‌ترین عواملی هستند که عملکرد پایدار و ایمن زون اسمبلی را در طول عمر سیستم تضمین می‌کنند.
