زون اسمبلی یکی از تجهیزات مهم در سیستمهای لولهکشی آتشنشانی و بهخصوص شبکه اسپرینکلر است که برای کنترل، پایش و مدیریت جریان آب در یک بخش مشخص از ساختمان مورد استفاده قرار میگیرد. این مجموعه معمولاً در مسیر لولهکشی سیستم اطفای حریق نصب میشود و با ترکیب چند قطعه مکانیکی و کنترلی، امکان تشخیص عبور آب و کنترل وضعیت یک زون را فراهم میکند.
در سیستمهای اسپرینکلر، ساختمان معمولاً به چندین ناحیه یا زون تقسیم میشود. هر زون میتواند بخش مشخصی از یک طبقه، چند اتاق یا یک محدوده مستقل از ساختمان را پوشش دهد. زون اسمبلی در واقع مجموعهای است که در مسیر تغذیه این ناحیه قرار گرفته و وضعیت جریان آب را تحت کنترل دارد.
اهمیت این تجهیز زمانی مشخص میشود که یکی از اسپرینکلرها در اثر افزایش دما فعال شود. در این شرایط، آب وارد شبکه شده و زون اسمبلی باید بتواند عبور جریان را تشخیص داده و این وضعیت را به سیستم اعلام حریق یا تجهیزات مانیتورینگ منتقل کند.
زون اسمبلی چیست؟
زون اسمبلی چیست؟ این تجهیز را میتوان یک مجموعه کنترلی در مسیر شبکه آبرسانی اسپرینکلر دانست که معمولاً از اجزایی مانند شیر کنترلی، فلوسوئیچ، شیر تست و تخلیه، گیج فشار و سایر متعلقات مورد نیاز تشکیل میشود.
وظیفه اصلی این مجموعه، کنترل و نظارت بر جریان آب در یک بخش مشخص از سیستم اطفای حریق است. به همین دلیل، زون اسمبلی تنها یک شیر ساده نیست؛ بلکه مجموعهای از تجهیزات است که در کنار یکدیگر امکان کنترل وضعیت یک زون را فراهم میکنند.
در پروژههای ساختمانی، تعداد زون اسمبلیها به طراحی سیستم، تعداد طبقات، وسعت ساختمان و نحوه تقسیمبندی شبکه اسپرینکلر بستگی دارد. برای مثال، ممکن است هر طبقه یک زون مستقل داشته باشد یا در ساختمانهای بزرگتر، یک طبقه به چند زون مختلف تقسیم شود.

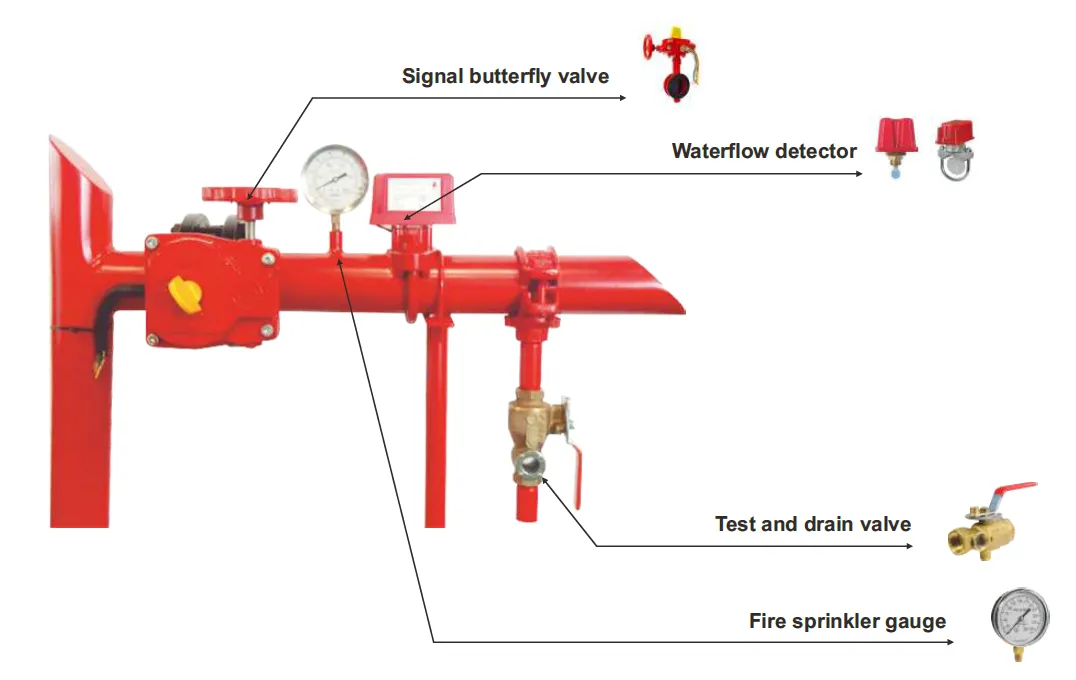

اجزای اصلی زون اسمبلی
ساختار زون اسمبلی ممکن است با توجه به نوع سیستم و برند سازنده متفاوت باشد، اما معمولاً چند جزء اصلی در این مجموعه وجود دارد. شیر کنترلی یکی از مهمترین بخشهاست و برای قطع یا برقراری جریان آب مورد استفاده قرار میگیرد.
فلوسوئیچ نیز نقش مهمی در عملکرد زون اسمبلی دارد. این قطعه هنگام عبور جریان آب، تغییر وضعیت داده و میتواند یک سیگنال الکتریکی به پنل اعلام حریق یا سیستم مدیریت ساختمان ارسال کند.
گیجهای فشار نیز برای بررسی فشار آب در شبکه به کار میروند. وجود این تجهیزات به اپراتور یا مسئول تأسیسات اجازه میدهد وضعیت فشار آب را در قسمتهای مختلف زون بررسی کند.
شیر تست و تخلیه نیز برای انجام آزمایش عملکرد سیستم و تخلیه آب از شبکه مورد استفاده قرار میگیرد. این بخش در زمان سرویس و نگهداری سیستم اهمیت زیادی دارد.
نحوه عملکرد زون اسمبلی چگونه است؟
برای درک بهتر عملکرد زون اسمبلی، باید عملکرد شبکه اسپرینکلر را در نظر بگیریم. در حالت عادی، لولههای سیستم اطفای حریق دارای آب تحت فشار هستند و اسپرینکلرها در وضعیت آمادهبهکار قرار دارند.
تا زمانی که هیچ اسپرینکلری فعال نشده باشد، جریان قابل توجهی در مسیر زون وجود ندارد. در این حالت، فلوسوئیچ نیز وضعیت عادی خود را حفظ میکند و سیستم اعلام حریق سیگنال مربوط به جریان آب دریافت نمیکند.
زمانی که در یک نقطه از ساختمان آتشسوزی رخ دهد، حرارت ناشی از آتش باعث فعال شدن اسپرینکلر میشود. پس از باز شدن اسپرینکلر، آب تحت فشار وارد مسیر شده و به سمت محل حریق جریان پیدا میکند.
این جریان از زون اسمبلی عبور میکند. فلوسوئیچ که در مسیر آب قرار دارد، عبور جریان را تشخیص میدهد و پس از رسیدن جریان به شرایط لازم، وضعیت خود را تغییر میدهد.
سیگنال ایجادشده توسط فلوسوئیچ میتواند به پنل اعلام حریق یا سیستم کنترل مربوطه ارسال شود. در نتیجه، علاوه بر شروع عملیات اطفای حریق توسط اسپرینکلر، سیستم میتواند وجود جریان آب در یک زون مشخص را نیز تشخیص دهد.
به این ترتیب، زون اسمبلی میان شبکه آبرسانی اسپرینکلر و سیستم کنترل و نظارت ساختمان نقش ارتباطی مهمی ایجاد میکند.
نقش زون اسمبلی هنگام فعال شدن اسپرینکلر
یکی از مهمترین کاربردهای زون اسمبلی، تشخیص جریان آب پس از فعال شدن اسپرینکلر است. تصور کنید یک ساختمان چند طبقه دارای چند زون مستقل باشد. اگر یکی از اسپرینکلرهای طبقه سوم فعال شود، سیستم باید بتواند مشخص کند که جریان آب مربوط به کدام بخش ساختمان است.
در این شرایط، زون اسمبلی همان بخش، جریان آب را تشخیص داده و سیگنال مربوطه را ارسال میکند. بنابراین مسئول تأسیسات یا تیم ایمنی میتواند متوجه شود که کدام زون وارد وضعیت عملکرد شده است.
این موضوع در ساختمانهای بزرگ اهمیت بسیار زیادی دارد؛ زیرا پیدا کردن محل احتمالی حادثه بدون تفکیک زونها دشوار خواهد بود.
تفاوت زون اسمبلی با شیر معمولی
ممکن است در نگاه اول زون اسمبلی با یک شیر موجود در شبکه آتشنشانی تفاوت زیادی نداشته باشد، اما عملکرد این دو یکسان نیست.
یک شیر معمولی عمدتاً برای قطع یا وصل کردن جریان استفاده میشود، در حالی که زون اسمبلی مجموعهای از تجهیزات کنترلی و نظارتی است که علاوه بر کنترل جریان، امکان تشخیص و پایش وضعیت شبکه را فراهم میکند.
به عبارت دیگر، زون اسمبلی یک مجموعه چندمنظوره است که برای مدیریت یک بخش از شبکه اسپرینکلر طراحی شده است. وجود فلوسوئیچ، تجهیزات تست، تخلیه و نمایش فشار باعث میشود این مجموعه اطلاعات بیشتری درباره وضعیت شبکه در اختیار سیستم قرار دهد.
برای آشنایی با استاندارد زون اسمبلی آتش نشانی وارد شوید.
اهمیت زون اسمبلی در ایمنی ساختمان
سیستم اطفای حریق زمانی عملکرد مناسبی خواهد داشت که علاوه بر تجهیزات اصلی مانند اسپرینکلر و پمپ آتشنشانی، امکان نظارت بر وضعیت شبکه نیز وجود داشته باشد.
زون اسمبلی به مسئولان اجازه میدهد وضعیت هر بخش از شبکه را به شکل جداگانه بررسی کنند. این قابلیت میتواند در زمان وقوع حریق، تعمیرات و حتی بازرسیهای دورهای بسیار مفید باشد.
از طرف دیگر، وجود فلوسوئیچ باعث میشود عبور آب از یک زون به صورت الکتریکی نیز قابل تشخیص باشد. این اطلاعات میتواند به پنل اعلام حریق منتقل شود و به عنوان یک ورودی مهم برای سیستم مانیتورینگ عمل کند.
نحوه تست زون اسمبلی
تست دورهای زون اسمبلی یکی از بخشهای مهم نگهداری سیستم آتش نشانی است. هدف از تست، اطمینان از عملکرد صحیح اجزای مختلف مجموعه و انتقال درست سیگنال جریان آب است.
برای انجام تست معمولاً از مسیر تست و تخلیه استفاده میشود. با باز کردن مسیر مربوطه، جریان آب شبیهسازی میشود و عملکرد فلوسوئیچ مورد بررسی قرار میگیرد.
در یک تست صحیح باید مشخص شود که جریان آب به درستی برقرار شده، فلوسوئیچ واکنش نشان میدهد و سیگنال مورد نظر به سیستم کنترل منتقل میشود.
همچنین فشار نمایش دادهشده روی گیجها باید بررسی شود تا مشخص شود شرایط شبکه با وضعیت مورد انتظار مطابقت دارد.
نکات مهم در نصب زون اسمبلی
محل نصب زون اسمبلی باید بر اساس نقشه طراحی سیستم آتشنشانی و شرایط پروژه انتخاب شود. دسترسی مناسب برای بازرسی، تست و تعمیرات یکی از مهمترین نکاتی است که هنگام نصب باید مورد توجه قرار گیرد.
همچنین جهت جریان آب، سایز لولهها، نوع اتصالات و مشخصات شیرها باید مطابق طراحی سیستم انتخاب شود. نصب نادرست میتواند باعث کاهش عملکرد سیستم یا ایجاد خطا در تشخیص جریان آب شود.
فلوسوئیچ نیز باید به شکل صحیح در مسیر جریان نصب شود تا بتواند عبور آب را به درستی تشخیص دهد. سیمکشی این قطعه نیز باید مطابق نقشه سیستم اعلام حریق انجام شود.
زون اسمبلی در سیستم اسپرینکلر چه اهمیتی دارد؟
در یک سیستم اسپرینکلر استاندارد، تنها تأمین آب اهمیت ندارد؛ بلکه باید امکان کنترل و پایش جریان نیز وجود داشته باشد. زون اسمبلی این وظیفه را در محدوده مشخصی از شبکه بر عهده میگیرد.
به کمک این مجموعه میتوان یک شبکه بزرگ را به بخشهای کوچکتر تقسیم کرد و وضعیت هر قسمت را به صورت مستقل تحت نظر داشت. این موضوع باعث افزایش قابلیت کنترل سیستم و سادهتر شدن فرآیند عیبیابی و نگهداری میشود.
برای مثال، اگر فشار یا جریان آب در یک بخش از شبکه با شرایط عادی تفاوت داشته باشد، بررسی همان زون میتواند بسیار سریعتر از بررسی کل شبکه انجام شود.
جدول اجزای زون اسمبلی و وظیفه آنها
| جزء | وظیفه اصلی |
|---|---|
| شیر کنترلی | قطع و وصل یا کنترل جریان آب زون |
| فلوسوئیچ | تشخیص عبور جریان آب و ارسال سیگنال |
| گیج فشار | نمایش فشار آب در شبکه |
| شیر تست | ایجاد جریان آزمایشی برای بررسی عملکرد سیستم |
| شیر تخلیه | تخلیه آب از بخش مربوط به شبکه |
| اتصالات و متعلقات | اتصال اجزای مجموعه به شبکه لولهکشی |
عوامل مؤثر بر عملکرد صحیح زون اسمبلی
عملکرد زون اسمبلی به کیفیت اجزای آن، طراحی صحیح شبکه، فشار آب مناسب و نصب اصولی وابسته است. حتی اگر تجهیزات از کیفیت بالایی برخوردار باشند، نصب نادرست میتواند عملکرد کل مجموعه را تحت تأثیر قرار دهد.
همچنین فلوسوئیچ باید به صورت دورهای تست شود. تجمع آلودگی، مشکلات مکانیکی یا ایراد در سیمکشی میتواند باعث شود سیگنال جریان آب به درستی منتقل نشود.
شیر کنترلی نیز باید در وضعیت مناسب قرار داشته باشد. بسته بودن ناخواسته شیر میتواند مانع رسیدن آب به اسپرینکلرها شود و در زمان حادثه خطر جدی ایجاد کند.
جمعبندی
در این مطلب از بامن آنلاین به نحوه عملکرد زون اسمبلی پرداختیم؛ زون اسمبلی یکی از تجهیزات کلیدی در شبکه اسپرینکلر است که وظیفه آن فقط قطع و وصل جریان آب نیست. این مجموعه با استفاده از شیر کنترلی، فلوسوئیچ، گیج فشار و تجهیزات تست و تخلیه، امکان کنترل و پایش یک زون مشخص از سیستم اطفای حریق را فراهم میکند.
هنگام فعال شدن اسپرینکلر، آب در شبکه جریان پیدا میکند و زون اسمبلی با کمک فلوسوئیچ این جریان را تشخیص میدهد. سپس سیگنال مربوط به جریان آب میتواند به سیستم اعلام حریق یا تجهیزات مانیتورینگ منتقل شود. به همین دلیل، انتخاب تجهیزات مناسب، نصب اصولی و انجام تستهای دورهای زون اسمبلی اهمیت زیادی دارد.
در نهایت، میتوان گفت زون اسمبلی یکی از اجزای مهم برای افزایش قابلیت کنترل، نظارت و اطمینانپذیری سیستم اسپرینکلر است و استفاده صحیح از آن میتواند نقش مهمی در عملکرد مناسب سیستم اطفای حریق هنگام وقوع حادثه داشته باشد.
