شیر پروانه‌ای سیگنال‌دار UL/FM آتش‌نشانی + عضو اصلی زون اسمبلی

17 فروش موفق
Assembly zone signaling butterfly valve
  • برند: APC
    • شیر پروانه‌ای دارای تاییدیه‌های FM ,UL و سازمان آتش نشانی تهران
    • سیگنال‌دهی دقیق و لحظه‌ای و کاهش هدر رفت منابع
    • نگهداری و عملکرد پایدار و سازگاری با سیستم‌های مختلف
    • امنیت بالا و قابلیت اطمینان در شرایط اضطراری
    • بخش مهمی از تجهیزات زون اسمبلی
    • اتصال ویفری
    • افزایش سرعت جریان سیال در زمان کوتاه

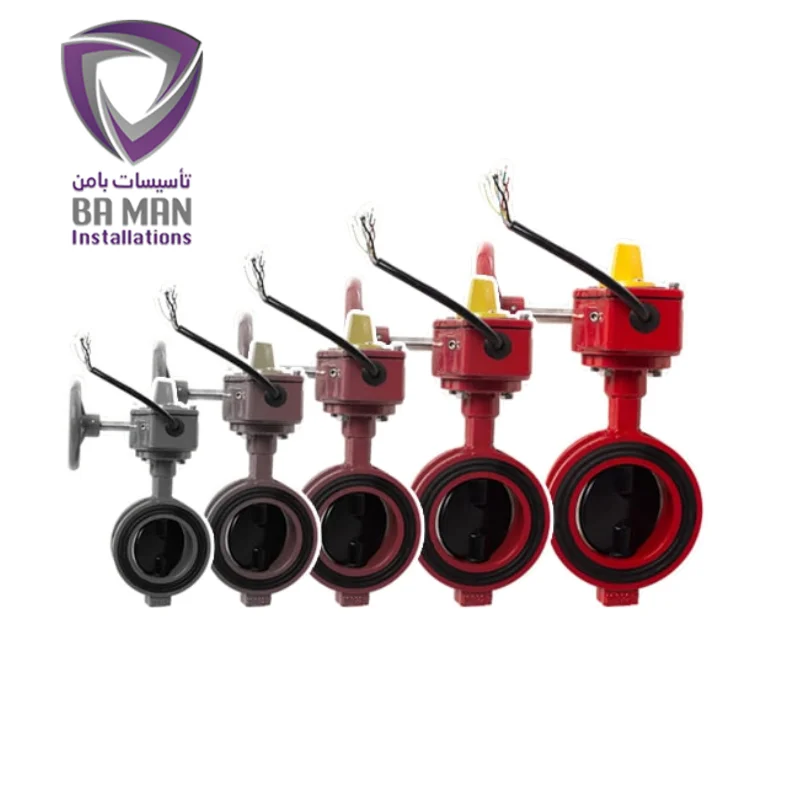

    • دارای سایزهای 2 تا 12 اینچ
    • فشار کاری PSI /300 21 بار
تولید کننده: APC
کد کالا:

3

مشخصات کالا :

آخرین بروزرسانی

یک‌شنبه، 19 آذر 1402

تعداد:
+
-

نقد و بررسی اجمالی

 شیر پروانه‌ای چیست؟

شیر پروانه‌ای یا باترفلای ولو (Butterfly Valve) یکی از پرکاربردترین انواع شیرآلات صنعتی در دسته شیرآلات اطفاء حریق اتوماتیک است که به دلیل طراحی ساده، عملکرد سریع، و قابلیت اطمینان بالا در بسیاری از سیستم‌های انتقال و کنترل سیالات مورد استفاده قرار می‌گیرد. این شیر با ساختاری متشکل از یک دیسک چرخشی که بر روی محور خود حرکت می‌کند، می‌تواند جریان سیال را به‌طور کامل قطع یا وصل کند و همچنین قابلیت تنظیم جریان را نیز فراهم نماید. به دلیل ویژگی‌های منحصر‌به‌فرد، شیر پروانه‌ای در صنایع مختلف از جمله آب و فاضلاب، نفت و گاز، پتروشیمی، و سیستم‌های ایمنی مانند اعلام حریق استفاده می‌شود. یکی از مهمترین کاربردهای شیر پروانه‌ای سیگنال دار در صنایع آتش نشانی است که در سیستم‌های اطفاء حریق مورد استفاده قرار می‌گیرد.

حادثه‌های آتش‌سوزی می‌توانند تاثیرات جدی بر فعالیت‌ها و محیط‌های مختلف داشته باشند، همچنان که به ایمنی افراد و دارایی‌ها تهدید جدی تشکیل می‌دهند. در این زمینه، استفاده از تجهیزات پیشرفته و هوشمند، نظیر شیر پروانه‌ای سیگنال‌دار، اهمیت ویژه‌ای پیدا می‌کند. در این مقاله، با هدف بررسی عمیق‌تر ویژگی‌ها و کاربردهای این شیر در سیستم‌های اطفاء حریق پیش می‌رویم که بخش بسیاری مهمی از تجهیزات آتش نشانی به شمار می‌روند. اینجا بامن آنلاین است و دعوت می‌کنیم با ما همراه باشید.

قیمت شیر پروانه‌ای سیگنال‌دار UL/FM (باترفلای ولو)

قیمت شیر پروانه‌ای سیگنال‌دار با تاییدیه UL و FM یکی از فاکتورهای کلیدی در انتخاب تجهیزات آتش‌نشانی و زون اسمبلی است. این شیرها با توجه به نوع کاربرد، سایز، برند، جنس بدنه و تاییدیه‌های فنی دارای بازه‌های قیمتی متفاوتی هستند. در ادامه عوامل تأثیرگذار بر قیمت شیر پروانه‌ای سیگنال‌دار و نحوه انتخاب مناسب را بررسی می‌کنیم.

مقایسه قیمت در سایزهای مختلف (۲ تا ۱۲ اینچ)

سایز شیر پروانه‌ای سیگنال‌دار تاثیر مستقیم بر قیمت نهایی دارد. هرچه سایز بزرگ‌تر باشد، به‌دلیل افزایش حجم مواد اولیه، وزن، و ظرفیت انتقال جریان، قیمت نیز افزایش پیدا می‌کند. در جدول زیر، بازه تقریبی قیمت‌ها بر اساس سایز آمده است. همچنین توجه داشته باشید که می‌توانید برای دریافت قیمت دقیق به صفحه لیست قیمت تجهیزات زون اسمبلی مراجعه کنید.

سایز شیر (اینچ) کاربرد رایج بازه قیمتی تقریبی (تومان)
2 اینچ سیستم‌های آپارتمانی کوچک 3,000,000 – 4,500,000
4 اینچ ساختمان‌های متوسط 5,000,000 – 7,500,000
6 اینچ انبارها، ساختمان‌های تجاری 7,500,000 – 10,500,000
8 اینچ صنایع سبک و مراکز خرید 11,000,000 – 14,000,000
10 اینچ کارخانه‌ها، پارکینگ‌های طبقاتی 14,500,000 – 17,500,000
12 اینچ پروژه‌های صنعتی و پالایشگاهی بزرگ 18,000,000 – 22,000,000

💡 نکته: قیمت‌ها بسته به موجودی، نوسانات ارزی و برند ممکن است متغیر باشند. برای دریافت لیست به‌روز، با کارشناسان بامن آنلاین تماس بگیرید.


تأثیر برند، متریال و تاییدیه‌ها بر قیمت

قیمت باترفلای ولو سیگنال‌دار تنها به سایز آن محدود نمی‌شود. عوامل دیگری هم تاثیرگذار هستند:

  • برند تولیدکننده:

برندهای معتبر خارجی مانند Victaulic، Tyco، Reliable و برندهای داخلی با تاییدیه استاندارد، به دلیل کیفیت ساخت و گارانتی، قیمت بالاتری دارند. اما در پروژه‌هایی که استانداردهای آتش‌نشانی سخت‌گیرانه دارند، انتخاب برند معتبر هزینه‌ای ضروری است.

  • جنس بدنه و دیسک:
    • بدنه چدنی اپوکسی‌شده: رایج و مقرون به صرفه
    • استیل ضدزنگ یا برنز: برای محیط‌های خورنده و قیمت بالاتر
    • آب‌بندی EPDM یا NBR: روی قیمت تاثیر دارد بسته به دما و سیال مورد استفاده
  • تاییدیه‌های بین‌المللی و داخلی:

وجود تاییدیه‌های UL و FM، و همچنین تاییدیه آتش‌نشانی تهران قیمت را افزایش می‌دهد ولی در عوض امکان استفاده در پروژه‌های رسمی، بیمارستانی، و ساختمانی حساس را فراهم می‌کند. این تاییدیه‌ها کیفیت ساخت، دوام و دقت سیگنال‌دهی شیر را تضمین می‌کنند.

✳️ اگر قصد دارید شیر پروانه‌ای را در زون اسمبلی پروژه رسمی یا صنعتی استفاده کنید، حتماً مدل دارای تاییدیه UL/FM تهیه نمایید.

ویژگی‌های شیر پروانه‌ای سیگنال‌دار در صنعت آتش‌نشانی

در دنیای امروز و با پیشرفت تکنولوژی, یکپارچگی سیستم‌های هوشمند در تجهیزات اطفاء حریق به یک استاندارد تبدیل شده است. شیر پروانه‌ای سیگنال‌دار با ویژگی‌های منحصر به فرد خود, یک گزینه ایده‌آل برای تضمین ایمنی و کارایی در سیستم‌های مبارزه با آتش‌سوزی محسوب می‌شود. در اینجا به بررسی عمیق‌تر ویژگی‌های این تجهیز کلان در زمینه ایمنی پرداخته‌ایم.

سیگنال‌دهی دقیق و لحظه‌ای

شیر پروانه‌ای سیگنال‌دار به لطف سیستم هوشمند خود, توانایی اطلاع‌رسانی فوری وضعیت باز یا بسته بودن شیر را داراست, که این موضوع برای کنترل و مدیریت دقیق تر سیستم‌های اطفاء حریق اهمیت دارد.

کاهش هدر رفت منابع

با استفاده از قابلیت کنترل دقیق جریان آب, این شیر موجب کاهش هدررفت آب و بهینه‌سازی استفاده از منابع در طول عملیات خاموش کردن آتش می‌شود.

نگهداری و عملکرد پایدار

طراحی مقاوم و کارآمد این شیرها, طول عمر طولانی و نیاز کمتر به نگهداری را تضمین می‌کند, که به صرفه‌جویی در هزینه‌ها و افزایش کارایی کمک می‌کند.

سازگاری با سیستم‌های مختلف

شیر پروانه‌ای سیگنال‌دار با توجه به طراحی‌های متنوع و فناوری‌های به‌روز, قابلیت سازگاری با سیستم‌های مختلف اطفاء حریق را داراست و به راحتی قابل ادغام در پروژه‌های مختلف می‌باشد.

امنیت و قابلیت اطمینان بالا

فناوری‌های موجود در این شیرها به مدیریت دقیق جریان‌ها کمک کرده و در کاهش ریسک خسارت‌های احتمالی در هنگام عملیات اطفاء حریق نقش مؤثری دارند.

انواع شیر پروانه‌ای

  1. شیر پروانه‌ای با بدنه ویفری (Wafer): این نوع بین دو فلنج نصب می‌شود و نیازی به پیچ و مهره ندارد.
  2. شیر پروانه‌ای با بدنه لاگ (Lug): دارای سوراخ‌هایی برای نصب با پیچ و مهره است و معمولاً در سیستم‌های با فشار بالا استفاده می‌شود.
  3. شیر پروانه‌ای فلنجی (Flanged): بدنه‌ای با فلنج دارد که با پیچ و مهره به لوله‌ها متصل می‌شود.
  4. شیر پروانه‌ای با آب‌بندی فلزی (Metal Seated): برای دما و فشار بالا مناسب است.
  5. شیر پروانه‌ای با آب‌بندی لاستیکی (Soft Seated): مناسب برای سیالات معمولی با دما و فشار متوسط.

تفاوت شیر پروانه‌ای ویفری، لاگ و فلنجی

یکی از مهم‌ترین نکاتی که هنگام خرید شیر پروانه‌ای (Butterfly Valve) باید به آن توجه کرد، نوع اتصال بدنه آن است. شیرهای پروانه‌ای معمولاً در سه نوع ویفری (Wafer)، لاگ (Lug) و فلنجی (Flanged) تولید می‌شوند که هرکدام کاربردها، مزایا و ویژگی‌های خاص خود را دارند. در ادامه، تفاوت‌های این سه مدل را بررسی می‌کنیم تا بتوانید انتخاب دقیق‌تری برای پروژه خود داشته باشید.

شیر پروانه‌ای ویفری (Wafer Butterfly Valve)

ویژگی‌ها:

  • بین دو فلنج لوله نصب می‌شود.
  • بدون نیاز به پیچ و مهره مستقیم به فلنج‌ها چفت می‌شود.
  • طراحی جمع‌وجور، سبک و اقتصادی دارد.

مزایا:

  • نصب آسان و سریع
  • قیمت پایین‌تر نسبت به مدل‌های دیگر
  • مناسب برای سیستم‌هایی که نیاز به جداسازی مکرر ندارند

کاربردها:

  • سیستم‌های با فشار متوسط
  • ساختمان‌های مسکونی، تجاری کوچک، و تاسیسات سبک

✅ اگر به‌دنبال یک شیر پروانه‌ای اقتصادی برای سیستم‌های ساده هستید، مدل ویفری بهترین انتخاب است.


شیر پروانه‌ای لاگ (Lug Butterfly Valve)

ویژگی‌ها:

  • دارای سوراخ‌هایی در بدنه برای نصب با پیچ و مهره مستقل به فلنج‌ها
  • امکان نصب بین دو فلنج به‌صورت مستقل (یک طرفه یا دو طرفه)

مزایا:

  • امکان قطع جریان و سرویس یک سمت سیستم بدون اختلال در سمت دیگر
  • اتصال محکم‌تر نسبت به مدل ویفری
  • مناسب برای تعمیرات بدون خاموش کردن کل سیستم

کاربردها:

  • صنایع نفت، گاز، پتروشیمی و خطوط انتقال که نیاز به قطع یک‌طرفه دارند

⚙️ در پروژه‌هایی که نگهداری و سرویس‌پذیری شیر اهمیت دارد، مدل لاگ بسیار کاربردی است.


شیر پروانه‌ای فلنجی (Flanged Butterfly Valve)

ویژگی‌ها:

  • دارای فلنج در دو طرف بدنه
  • با پیچ و مهره به فلنج‌های لوله متصل می‌شود
  • ساختار مقاوم و سنگین‌تر

مزایا:

  • استحکام بسیار بالا
  • مناسب برای سیستم‌هایی با فشار و دبی بالا
  • آب‌بندی دقیق‌تر نسبت به مدل‌های دیگر

کاربردها:

  • صنایع سنگین، پالایشگاه‌ها، سیستم‌های انتقال آب بزرگ، نیروگاه‌ها

🛡️ اگر در پروژه‌ای با فشار کاری بالا یا جریان سیال سنگین فعالیت دارید، مدل فلنجی بیشترین اطمینان را برای شما فراهم می‌کند.


مقایسه سریع سه مدل شیر پروانه‌ای

ویژگی / مدل ویفری (Wafer) لاگ (Lug) فلنجی (Flanged)
روش نصب بین دو فلنج با پیچ مستقل به هر فلنج اتصال فلنجی دو طرفه
امکان جداسازی طرفی
فشار قابل تحمل متوسط متوسط تا بالا بالا
استحکام بدنه سبک متوسط سنگین و مقاوم
قیمت اقتصادی متوسط بالاتر

کدام نوع مناسب پروژه شماست؟

  • اگر به دنبال گزینه اقتصادی با نصب آسان هستید ➤ ویفری
  • اگر نیاز به قطع و تعمیر یک‌طرفه دارید ➤ لاگ
  • اگر در پروژه‌ای صنعتی با فشار بالا کار می‌کنید ➤ فلنجی

عملکرد شیر پروانه‌ای چگونه است؟

شیر پروانه‌ای (Butterfly Valve) به دلیل طراحی ساده و عملکرد سریع، یکی از پرکاربردترین شیرآلات صنعتی است. عملکرد این شیر بر پایه یک دیسک دایره‌ای شکل است که در مرکز شیر نصب شده و با چرخش به اندازه یک چهارم دور (90 درجه) می‌تواند جریان سیال را کاملا باز یا بسته کند. این ویژگی باعث می‌شود شیر پروانه‌ای به عنوان یک ابزار موثر برای کنترل جریان و قطع و وصل سریع سیالات شناخته شود. بنابراین شیر در دو وضعیت می‌تواند قرار بگیرد:

  • باز شدن شیر: وقتی دیسک به موازات مسیر جریان قرار می‌گیرد، سیال می‌تواند آزادانه از لوله عبور کند.
  • بسته شدن شیر: با چرخش دیسک به صورت عمودی در برابر جریان، مسیر سیال کاملاً مسدود می‌شود.

دیسک‌های استفاده‌شده در این شیرها معمولا از مواد مقاوم مانند چدن یا پلاستیک ساخته می‌شوند تا بتوانند در برابر فشار، سایش، و خوردگی مقاومت کنند.

کاربردهای شیر پروانه‌ای سیگنال‌دار در صنعت

شیر پروانه‌ای سیگنال‌دار به لطف ویژگی‌های فنی و تکنولوژیک خود، در بسیاری از صنایع و زمینه‌های مختلف کاربردهای گسترده‌ای دارد. در این مقاله، ما به بررسی نقاط قوت و کاربردهای این ابزار هوشمند در ایمن‌سازی و کاهش خطرات محیطی خواهیم پرداخت.

  • کاربرد در سیستم‌های اطفاء حریق ساختمان: شیر پروانه‌ای سیگنال‌دار با قابلیت کنترل دقیق جریان آب و اطلاع‌رسانی فوری وضعیت، یک گزینه ایده‌آل برای سیستم‌های اطفاء حریق ساختمان‌ها می‌باشد، که نیاز به یک سیستم پاسخ‌گو و قابل اعتماد دارند.
  • صنعت نفت، گاز و پتروشیمی: در صنایع پتروشیمی، کنترل دقیق جریان‌های مایعات و گازهای قابل اشتعال اهمیت بالایی دارد. شیر پروانه‌ای سیگنال‌دار با قابلیت اطلاع‌رسانی فوری و کنترل جریان، ریسک نشتی و حوادث ناگهانی را کاهش می‌دهد.
  • صنعت کشاورزی: کنترل مصرف آب در سیستم‌های آبیاری گلخانه‌ها و زمین‌های کشاورزی با استفاده از شیر پروانه‌ای سیگنال‌دار، کمک می‌کند تا هدررفت آب کاهش یابد و اطمینان حاصل شود که گیاهان به شکل مطلوب آبیاری می‌شوند.
  • صنایع غذایی و نوشیدنی: کنترل دقیق جریان‌های مایع در فرآیندهای تولید و پاکیزگی سیستم‌ها در صنایع غذایی و نوشیدنی بسیار حیاتی است. شیر پروانه‌ای سیگنال‌دار به اطمینان از رعایت استانداردهای بهداشتی و کیفیت محصولات کمک می‌کند
  • صنعت فرآوری آب: در فرآیندهای تصفیه و پمپاژ آب، کنترل دقیق جریان و اطلاع‌رسانی در مورد وضعیت شیرها به بهبود کیفیت و کاهش هزینه

سوالات پرتکرار درباره شیر پروانه‌ای سیگنال‌دار UL/FM (FAQ)

شیر پروانه‌ای سیگنال‌دار UL/FM چیست؟

شیر پروانه‌ای سیگنال‌دار UL/FM نوعی شیر صنعتی مخصوص سیستم‌های اطفاء حریق است که دارای تاییدیه‌های معتبر بین‌المللی UL (Underwriters Laboratories) و FM (Factory Mutual) می‌باشد. این شیرها به یک سوئیچ سیگنال مجهز هستند که وضعیت باز یا بسته بودن شیر را به سیستم اعلام‌حریق یا تابلو کنترل گزارش می‌دهند. این ویژگی باعث می‌شود در زمان خطر، سیستم به صورت هوشمندانه و سریع واکنش نشان دهد. این نوع شیر در زون اسمبلی آتش‌نشانی، نقش محوری ایفا می‌کند.

تفاوت بین شیر پروانه‌ای معمولی و سیگنال‌دار چیست؟

تفاوت اصلی در قابلیت اطلاع‌رسانی و نظارت بر عملکرد شیر است:

ویژگی شیر پروانه‌ای معمولی شیر پروانه‌ای سیگنال‌دار UL/FM
ارسال سیگنال به تابلو کنترل ❌ ندارد ✅ دارد
مناسب برای اطفاء حریق ❌ محدود ✅ طراحی‌شده برای این کاربرد
تأییدیه‌های بین‌المللی ❌ معمولاً ندارد ✅ UL و FM دارد
قیمت 💲 پایین‌تر 💲💲 بیشتر ولی ایمن‌تر

بنابراین اگر به دنبال ایمنی بالا، قابلیت مانیتورینگ لحظه‌ای و استفاده در پروژه‌های استاندارد هستید، نوع سیگنال‌دار UL/FM توصیه می‌شود.

آیا شیرهای پروانه‌ای در زون اسمبلی باید تاییدیه داشته باشند؟

بله، طبق استانداردهای بین‌المللی و الزامات سازمان آتش‌نشانی، شیرهای به‌کاررفته در زون اسمبلی آتش‌نشانی باید دارای تاییدیه‌های معتبر UL و FM باشند. این تأییدیه‌ها نشان‌دهنده مقاومت بالا، دقت عملکرد و قابلیت اطمینان تجهیزات در شرایط اضطراری هستند. تجهیزات بدون این تاییدیه‌ها ممکن است از سوی ناظر پروژه یا آتش‌نشانی تأیید نشوند و ریسک ایمنی بالایی دارند.

قیمت باترفلای ولو UL/FM چند است؟

قیمت شیر پروانه‌ای سیگنال‌دار UL/FM یا همان Butterfly Valve UL/FM به عوامل مختلفی بستگی دارد، از جمله:

  • سایز شیر (از ۲ تا ۱۲ اینچ – سایزهای بزرگ‌تر قیمت بالاتری دارند)
  • برند سازنده (برندهای معتبر مانند NIBCO، Tyco، و... قیمت بالاتری دارند)
  • متریال بدنه و دیسک (چدن داکتیل، استیل و…)
  • نوع اتصال (ویفری، لاگ یا فلنجی)

کلام آخر: خرید شیر پروانه‌ای از بامن آنلاین با مشاوره تخصصی رایگان

شیرهای پروانه‌ای سیگنال‌دار UL/FM، به‌ویژه در زون اسمبلی، یکی از حیاتی‌ترین اجزای سیستم‌های اطفاء حریق محسوب می‌شوند. این تجهیزات نه‌تنها وظیفه‌ی کنترل دقیق جریان آب را دارند، بلکه با ارسال سیگنال لحظه‌ای از وضعیت شیر، نقش مهمی در هوشمندسازی و افزایش ایمنی محیط ایفا می‌کنند. در این مقاله تلاش کردیم تا به زبان ساده و دقیق، عملکرد، ویژگی‌ها، انواع و کاربردهای شیرهای پروانه‌ای سیگنال‌دار را برای شما توضیح دهیم. همان‌طور که اشاره شد، این شیرها قلب سیستم زون اسمبلی هستند و در کنار تجهیزاتی مانند فلوسوییچ، هماهنگی دقیق و واکنش سریع را در شرایط اضطراری ممکن می‌سازند.

اگر در حال تجهیز سیستم اطفاء حریق یک پروژه جدید هستید، یا قصد جایگزینی شیرهای قدیمی و غیر استاندارد را دارید، تیم فنی بامن آنلاین آماده است تا به شما مشاوره تخصصی رایگان ارائه دهد و مناسب‌ترین شیر پروانه‌ای UL/FM را برای نیازتان پیشنهاد دهد.


📞 همین حالا با کارشناسان ما تماس بگیرید:

برای دریافت لیست قیمت، دریافت موجودی، مشاوره فنی یا ثبت سفارش مستقیم، کافی است از یکی از روش‌های زیر اقدام کنید:

  • ☎️ تماس با ما: 66658938-021

  • 💬 ارسال پیام در واتساپ: کلیک کنید

مشخصات فنی شیر پروانه‌ای سیگنال‌دار UL/FM آتش‌نشانی + عضو اصلی زون اسمبلی

امتیاز کاربران به شیر پروانه‌ای سیگنال‌دار UL/FM آتش‌نشانی + عضو اصلی زون اسمبلی

  • کیفیت ساخت: متوسط
  • ارزش خرید به نسبت قیمت: متوسط
  • نوآوری: متوسط
  • امکانات و قابلیت ها: متوسط
  • سهولت استفاده: متوسط
  • طراحی و ظاهر: متوسط
