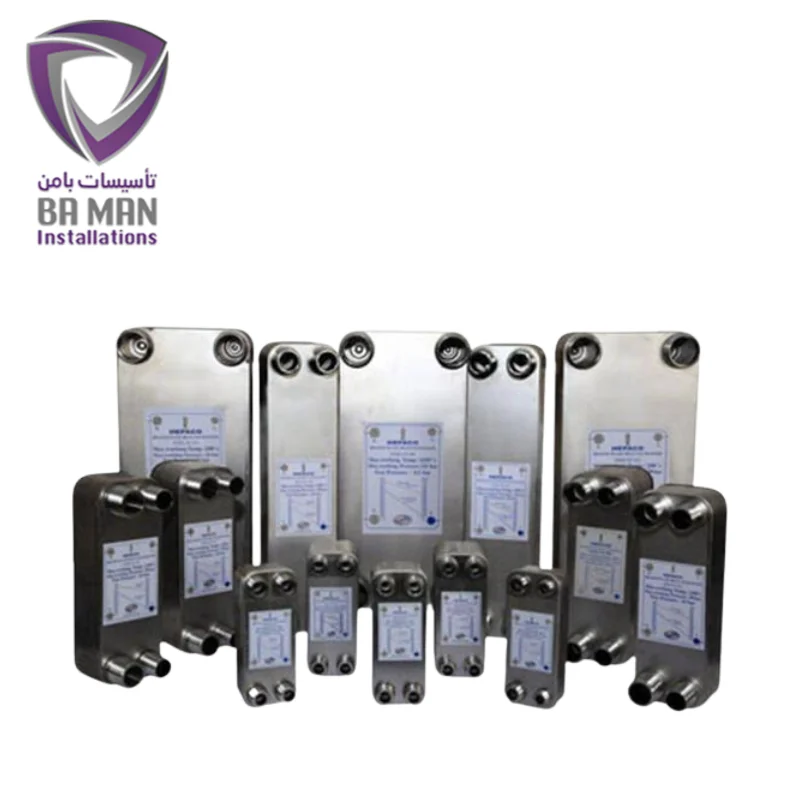

مبدل حراتی صفحه‌ای چیست؟

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) یکی از انواع مبدل‌های حرارتی است که برای انتقال حرارت بین دو سیال بدون اختلاط مستقیم آنها استفاده می‌شود. این مبدل‌ها از تعدادی صفحات فلزی نازک و موج‌دار تشکیل شده‌اند که به صورت موازی کنار هم قرار گرفته و کانال‌هایی برای جریان سیال ایجاد می‌کنند. برای خرید انواع مبدل صفحه‌ای و همچنین آگاهی از لیست قیمت مبدل‌های صفحه‌ای بامن آنلاین همراه شماست.

اجزای اصلی مبدل حرارتی صفحه‌ای

صفحات فلزی:

فحات فلزی که معمولاً از جنس استنلس استیل (فولاد ضدزنگ) هستند، با طراحی خاص خود، سطح انتقال حرارت را افزایش می‌دهند.

واشرها (Gaskets):

برای آب‌بندی بین صفحات استفاده می‌شوند و مسیر جریان سیالات را مشخص می‌کنند.

قاب نگهدارنده:

صفحات در داخل یک قاب فلزی نگهداری می‌شوند که امکان باز و بسته کردن مبدل را برای سرویس‌دهی فراهم می‌کند.

کانال‌های جریان:

مسیرهایی که سیالات گرم و سرد از آنها عبور می‌کنند.

نحوه عملکرد مبدل حرارتی صفحه‌ای

مبدل حرارتی صفحه‌ای بر پایه اصل انتقال حرارت بین دو سیال بدون تماس مستقیم آنها عمل می‌کند. این فرآیند به این صورت انجام می‌شود که سیالات گرم و سرد در مسیرهای جداگانه‌ای که توسط صفحات فلزی ایجاد شده‌اند، جریان پیدا می‌کنند. صفحات فلزی، سیالات را از یکدیگر جدا کرده و به عنوان یک مانع فیزیکی عمل می‌کنند.

مسیر جریان سیالات:

صفحات فلزی در مبدل به گونه‌ای طراحی شده‌اند که کانال‌های متناوب برای عبور سیال‌های گرم و سرد ایجاد کنند. به این ترتیب، یک سیال گرم از یک کانال عبور می‌کند و سیال سرد از کانال مجاور آن، به طوری که حرارت از سیال گرم به سیال سرد منتقل می‌شود. این تبادل حرارتی از طریق سطح صفحات فلزی انجام می‌شود و سیالات هیچ‌گونه تماس مستقیمی با یکدیگر ندارند.

طراحی موج‌دار صفحات:

یکی از ویژگی‌های مهم مبدل‌های حرارتی صفحه‌ای، طراحی موج‌دار یا شیاردار صفحات است. این طراحی خاص چند هدف را دنبال می‌کند:

1. افزایش سطح انتقال حرارت: طراحی موج‌دار باعث می‌شود سطح مؤثری که سیالات با آن در تماس هستند افزایش پیدا کند و در نتیجه انتقال حرارت با راندمان بیشتری انجام شود.
2. ایجاد آشفتگی در جریان سیال: موج‌دار بودن صفحات باعث می‌شود که جریان سیالات از حالت یکنواخت و لایه‌ای (Laminar) به حالت آشفته (Turbulent) تبدیل شود. این آشفتگی باعث می‌شود حرارت به طور یکنواخت‌تر منتقل شود و نقاطی که ممکن است حرارت کمتری انتقال یابد (مانند لایه‌های مرزی) به حداقل برسند.

فرآیند تبادل حرارت:

زمانی که سیال گرم وارد کانال‌های مربوط به خود می‌شود، حرارت خود را از طریق صفحات فلزی به سیال سردی که در کانال مجاور جریان دارد، منتقل می‌کند. به دلیل تفاوت دمایی بین سیالات گرم و سرد، انرژی حرارتی از سیال گرم به سمت سیال سرد حرکت می‌کند.

جلوگیری از اختلاط سیالات:

واشرها یا درزگیرهایی که بین صفحات قرار دارند، علاوه بر آب‌بندی مسیرها، از اختلاط سیالات نیز جلوگیری می‌کنند. این ویژگی باعث می‌شود که مبدل حرارتی صفحه‌ای در کاربردهایی که نیاز به جداسازی کامل سیالات دارند، مانند صنایع غذایی و دارویی، ایده‌آل باشد.

مزیت این عملکرد:

به دلیل وجود این طراحی، مبدل حرارتی صفحه‌ای می‌تواند با حجم کمتر و فضای اشغال‌شده کمتر، بازدهی بسیار بالایی ارائه دهد و انتقال حرارت را در کوتاه‌ترین زمان ممکن انجام دهد. در مجموع، عملکرد مبدل حرارتی صفحه‌ای ترکیبی از طراحی بهینه، اصول انتقال حرارت و جداسازی مؤثر سیالات است که باعث شده این تجهیزات در بسیاری از صنایع جایگاه ویژه‌ای پیدا کنند.

کاربردهای مبدل حرارتی صفحه‌ای

1. سیستم‌های گرمایشی و سرمایشی: برای گرم یا سرد کردن سیالات در ساختمان‌ها و صنایع.

2. تأسیسات آب گرم مصرفی: برای تأمین آب گرم در بویلرها و منابع کویلی.

3. صنایع غذایی و دارویی: به دلیل نیاز به رعایت استانداردهای بهداشتی بالا.

4. صنایع نفت و گاز: برای تبادل حرارت در فرآیندهای صنعتی پیچیده.

کلام آخر

مبدل حرارتی صفحه‌ای یکی از تجهیزات پیشرفته و کارآمد برای انتقال حرارت بین دو سیال است که به دلیل طراحی منحصر به فرد، بازدهی بالا و انعطاف‌پذیری، در صنایع مختلف از جمله گرمایش، سرمایش، صنایع غذایی، نفت و گاز، و سیستم‌های آب گرم خانگی و همچنین سیستم‌های موتورخانه کاربرد گسترده‌ای دارد. این مبدل‌ها با استفاده از صفحات موج‌دار فلزی و ایجاد جریان‌های آشفته، انتقال حرارت را بهینه می‌کنند و در عین حال از اختلاط سیالات جلوگیری می‌نمایند.

ویژگی‌هایی مانند ابعاد کوچک، سهولت در نگهداری، و امکان افزایش ظرفیت، مبدل‌های صفحه‌ای را به یکی از گزینه‌های محبوب در بسیاری از سیستم‌ها تبدیل کرده است. اگر به دنبال انتخاب و خرید مبدل حرارتی صفحه‌ای متناسب با نیازهای خود هستید، می‌توانید از مشاوره تخصصی و محصولات متنوع بامن آنلاین بهره‌مند شوید.
