اجزای اصلی زون اسمبلی: از شیر پروانه‌ای تا مانومتر

زون اسمبلی چیست و چرا اهمیت دارد؟

زون اسمبلی (Zone Assembly) یکی از بخش‌های کلیدی و استاندارد در سیستم‌های اطفای حریق مخصوصاً در ساختمان‌های بزرگ، تجاری و صنعتی است. این مجموعه شامل چندین قطعه حیاتی نظیر شیر پروانه‌ای آتش نشانی، شیر یکطرفه، فیلتر، تست درین و مانومتر است که به‌صورت یکپارچه نصب می‌شوند تا کنترل، زون اسمبلی همچنین با عنوان زون کنترل نیز شناخته می‌شود. تست و نگهداری سیستم اطفای حریق را ساده‌تر و مطمئن‌تر کنند. البته این تجهیزات به اینجا ختم نمی‌شود و در ادامه به محصولات دیگری نیز اشاره خواهد شد که دعوت می‌کنیم با ما در بامن آنلاین همراه باشید.

به زبان ساده، زون اسمبلی رابط میان شبکه اصلی آب آتش‌نشانی و سیستم اطفای داخلی ساختمان (مانند اسپرینکلرها) است. این مجموعه امکان تست و بررسی عملکرد سیستم، مشاهده فشار آب و قطع یا وصل جریان را بدون نیاز به جداسازی کامل اجزا فراهم می‌کند.

چرا استفاده از زون اسمبلی اهمیت دارد؟

1. سهولت در بازرسی و نگهداری: با وجود اجزای تست‌پذیر مانند تست درین و فشارسنج، بررسی سلامت سیستم به سادگی انجام می‌شود.

2. افزایش ایمنی ساختمان: زون اسمبلی اجازه می‌دهد هر ناحیه (زون) از سیستم اطفای حریق به‌صورت مستقل کنترل شود، که در هنگام نشتی یا خرابی از گسترش مشکل جلوگیری می‌کند.

3. پاسخ به الزامات استانداردهای بین‌المللی: بسیاری از کدها و مقررات ایمنی مانند NFPA، نصب زون اسمبلی با تأییدیه‌هایی مانند UL و FM را اجباری می‌دانند.

4. افزایش طول عمر تجهیزات: با جلوگیری از ورود ذرات معلق به سیستم (از طریق فیلتر) و کنترل فشار، فرسایش تجهیزات کاهش می‌یابد.

به‌طور کلی، زون اسمبلی نه تنها بخشی فنی از سیستم آتش‌نشانی است، بلکه قلب مدیریتی آن برای اطمینان از عملکرد درست، تست‌پذیری و کنترل به‌موقع حوادث محسوب می‌شود.

نقش زون اسمبلی در سیستم‌های اطفای حریق

زون اسمبلی یکی از اجزای کلیدی در عملکرد دقیق و مطمئن سیستم‌های اطفای حریق با آب، به‌ویژه اسپرینکلرها است. این مجموعه وظیفه کنترل، تست و نظارت بر بخش مشخصی از سیستم اطفای حریق را بر عهده دارد و امکان ایزوله‌سازی (جدا کردن) هر ناحیه به‌صورت مجزا را فراهم می‌کند. در واقع، سیستم اطفای حریق به چندین زون (منطقه) تقسیم می‌شود تا در هنگام حادثه یا انجام تعمیرات، بتوان فقط بخش خاصی را قطع یا بررسی کرد، بدون اینکه کل سیستم غیرفعال شود. زون اسمبلی ابزار لازم برای این مدیریت منطقه‌ای را فراهم می‌کند.

مهم‌ترین وظایف زون اسمبلی در سیستم اطفای حریق:

1. ایزوله‌سازی ناحیه‌ها (Zones): امکان قطع جریان آب به یک ناحیه خاص، بدون تأثیر بر عملکرد کل سیستم.

2. تست‌پذیری و بازرسی دوره‌ای: با استفاده از قطعاتی مثل تست درین و مانومتر، می‌توان عملکرد سیستم را به‌صورت ایمن و دقیق تست کرد.

3. نظارت بر فشار سیستم: مانومترهای تعبیه‌شده در زون اسمبلی، نمایش لحظه‌ای فشار آب را ممکن می‌سازند و از افت یا افزایش غیرمجاز فشار جلوگیری می‌کنند.

4. حفظ عملکرد پایدار سیستم: وجود فیلتر (Strainer) مانع ورود ذرات معلق به لوله‌کشی می‌شود و از گرفتگی و خرابی اسپرینکلرها جلوگیری می‌کند.

5. افزایش ایمنی و کاهش ریسک خرابی: با نصب زون اسمبلی، نگهداری و تعمیرات سیستم اطفای حریق آسان‌تر، سریع‌تر و بدون خطر برای بقیه بخش‌ها انجام می‌پذیرد.

اجزای اصلی زون اسمبلی

زون اسمبلی از چند قطعه کلیدی تشکیل شده که با همدیگر وظیفه کنترل، تست، جلوگیری از بازگشت جریان، نمایش فشار و تصفیه آب را در سیستم اطفای حریق بر عهده دارند. شناخت دقیق این اجزا به طراحان، مجریان و خریداران کمک می‌کند تا سیستم مطمئن‌تر و مطابق با استانداردهای جهانی داشته باشند.

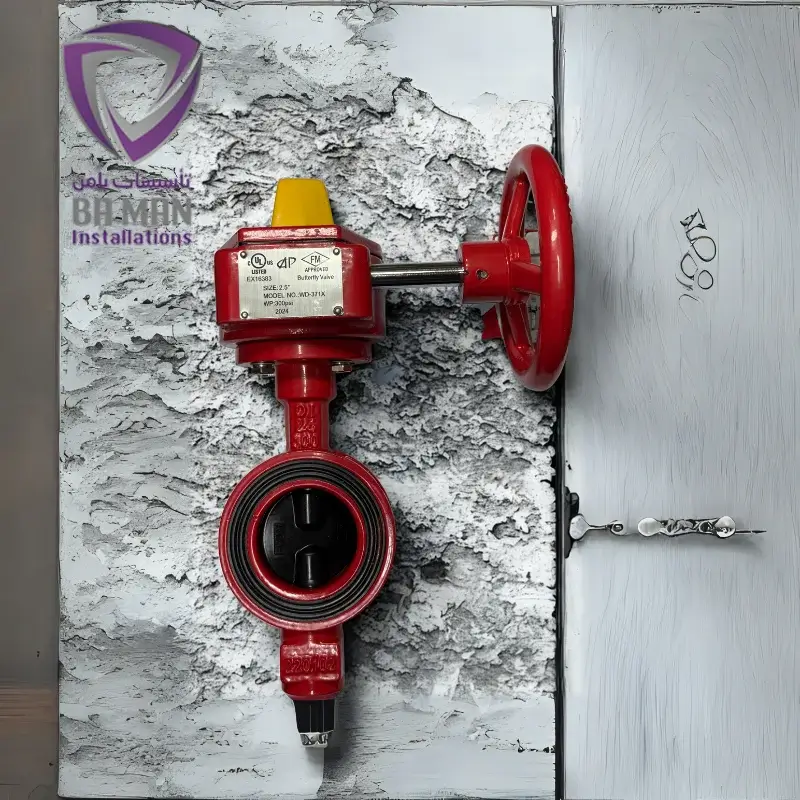

شیر پروانه‌ای (Butterfly Valve)

تعریف و عملکرد:  شیر پروانه‌ای یکی از اصلی‌ترین اجزای زون اسمبلی است که وظیفه باز و بسته کردن مسیر آب را دارد. این شیر دارای دیسکی است که با چرخش ۹۰ درجه‌ای، جریان آب را قطع یا وصل می‌کند. مکانیزم ساده، سبک بودن و نصب آسان، آن را به گزینه‌ای ایده‌آل در سیستم‌های آتش‌نشانی تبدیل کرده است.

انواع شیر پروانه‌ای در زون اسمبلی

• شیر پروانه‌ای فلنج‌دار (Flanged): مناسب برای فشارهای بالا
• شیر پروانه‌ای ویفری (Wafer): رایج‌ترین نوع در زون اسمبلی
• شیر پروانه‌ای با گیربکس دستی یا نشانگر وضعیت (Indicator): برای کنترل و اطلاع دقیق از وضعیت باز یا بسته بودن شیر

مزایا و کاربردها

• نصب آسان و فضای اشغالی کم
• مقاومت بالا در برابر فشار و دمای آب
• قابلیت اطمینان در قطع و وصل سریع جریان
• مناسب برای خطوط آبرسانی در سیستم‌های اسپرینکلر و اطفای حریق

شیر یکطرفه (Check Valve)

عملکرد جلوگیری از برگشت جریان: شیر یکطرفه برای جلوگیری از بازگشت جریان آب به سیستم اصلی طراحی شده است. در صورت افت فشار یا قطع جریان در یک ناحیه، این شیر به‌صورت خودکار بسته می‌شود و از آسیب به سایر اجزا جلوگیری می‌کند.

تفاوت شیر یکطرفه و شیر پروانه‌ای

• شیر پروانه‌ای کنترل‌کننده جریان (باز/بسته کردن دستی) است.
• شیر یکطرفه به‌صورت خودکار از بازگشت جریان جلوگیری می‌کند و جهت جریان را یک‌طرفه نگه می‌دارد.

اهمیت استفاده در زون اسمبلی

• جلوگیری از آسیب به پمپ و شبکه آتش‌نشانی
• تضمین عملکرد صحیح اسپرینکلرها
• افزایش ایمنی سیستم و کاهش ریسک خرابی

مانومتر یا فشارسنج (Pressure Gauge)

مانومتر چیست؟ مانومتر یا فشارسنج، دستگاهی است که فشار آب موجود در سیستم را نمایش می‌دهد. این ابزار یکی از اجزای ضروری زون اسمبلی برای پایش سلامت سیستم در زمان واقعی است.

نحوه عملکرد و نمایش فشار: با استفاده از فشار وارد شده به یک صفحه یا لوله خمیده (Bourdon Tube)، مقدار فشار به شکل عقربه‌ای یا دیجیتال نمایش داده می‌شود. مانومترها معمولاً در دو طرف زون اسمبلی نصب می‌شوند (ورودی و خروجی) تا اختلاف فشار مشخص شود.

استانداردهای مورد نیاز برای فشارسنج‌ها

• دارای تأییدیه‌های UL/FM
• مقاوم در برابر لرزش، رطوبت و زنگ‌زدگی
• محدوده فشار کاری مناسب (معمولاً تا 300 PSI)
• دقت نمایش بالا برای اطمینان از عملکرد دقیق سیستم

پرشر سوئیچ (Pressure Switch)

پرشر سوئیچ چیست؟ پرشر سوئیچ یا کلید فشار، یک تجهیز الکترو-مکانیکی است که در صورت رسیدن فشار آب به حد مشخصی، سیگنالی را به سیستم کنترلی یا پنل اعلام حریق ارسال می‌کند. این قطعه نقش مهمی در پایش لحظه‌ای عملکرد سیستم اطفای حریق ایفا می‌کند.

نحوه عملکرد پرشر سوئیچ: زمانی که فشار آب در زون اسمبلی از مقدار از پیش تعیین‌شده‌ای عبور کند یا پایین‌تر بیاید، پرشر سوئیچ با تغییر وضعیت کنتاکت‌های داخلی خود، یک سیگنال ارسال می‌کند. این سیگنال می‌تواند فعال‌سازی آژیر، اطلاع به سیستم مرکزی یا ثبت هشدار باشد.

کاربردها و اهمیت پرشر سوئیچ در زون اسمبلی

• تشخیص فعال شدن اسپرینکلرها: با افت ناگهانی فشار، پرشر سوئیچ اطلاع‌رسانی می‌کند.
• افزایش ایمنی سیستم: از طریق مانیتورینگ لحظه‌ای فشار، هرگونه نقص یا خطر به سرعت شناسایی می‌شود.
• اتصال به سیستم اعلام حریق: برخی پرشر سوئیچ‌ها مستقیماً به پنل اعلام حریق متصل می‌شوند.
• اطمینان از عملکرد صحیح پمپ‌های آتش‌نشانی: پرشر سوئیچ می‌تواند فعال یا غیرفعال شدن پمپ‌ها را کنترل کند.

انواع پرشر سوئیچ در سیستم‌های آتش‌نشانی

• پرشر سوئیچ خشک (Dry Contact): برای ارسال سیگنال به سیستم‌های هشدار
• پرشر سوئیچ تنظیم‌پذیر: قابلیت تعیین بازه فشار
• مدل‌های دارای تأییدیه UL/FM: برای استفاده در پروژه‌های استاندارد آتش‌نشانی

استانداردهای مهم در طراحی زون اسمبلی

در طراحی و اجرای زون اسمبلی، رعایت استانداردهای بین‌المللی امری ضروری است. این استانداردها تضمین می‌کنند که تجهیزات مورد استفاده در شرایط بحرانی مانند آتش‌سوزی عملکردی ایمن، مطمئن و پایدار داشته باشند. از بین تمامی استانداردهای معتبر جهانی، دو تأییدیه UL و FM بیشترین اعتبار و کاربرد را در صنعت آتش‌نشانی دارند.

UL و FM چه هستند و چرا مهم‌اند؟

UL (Underwriters Laboratories): UL یک سازمان معتبر آمریکایی است که بیش از 100 سال است در زمینه ایمنی و استانداردسازی تجهیزات صنعتی فعالیت می‌کند. تجهیزاتی که تأییدیه UL دارند، با موفقیت از آزمایش‌های دقیق مقاومت در برابر فشار، حرارت، خوردگی و عملکرد صحیح در شرایط بحرانی عبور کرده‌اند.

FM (Factory Mutual): FM Global یک سازمان بیمه‌ای و فنی است که استانداردهای ایمنی ویژه‌ای برای تجهیزات حساس مانند سیستم‌های آتش‌نشانی تعریف می‌کند. تاییدیه FM به معنای آن است که تجهیز موردنظر نه تنها از نظر فنی مناسب است، بلکه از نظر عملکرد در محیط‌های پرخطر نیز قابل اعتماد است.

اهمیت UL و FM در زون اسمبلی:

• تضمین عملکرد دقیق و بدون خطا در شرایط اضطراری
• پذیرش سریع‌تر پروژه‌ها توسط ناظران، آتش‌نشانی و شرکت‌های بیمه
• کاهش ریسک خرابی و خسارت در زمان وقوع حادثه
• اطمینان خاطر برای بهره‌بردار، پیمانکار و مهندس طراح پروژه

لزوم استفاده از تجهیزات تایید شده در سیستم‌های آتش‌نشانی

استفاده از تجهیزات بدون تأییدیه معتبر در سیستم‌های حساس مانند زون اسمبلی می‌تواند منجر به عملکرد ناقص یا حتی فاجعه‌بار شود. در بسیاری از کشورها، کدهای ساختمانی و مقررات ایمنی (مانند NFPA 13) الزام می‌کنند که تمام اجزای مرتبط با سیستم اطفای حریق باید دارای تأییدیه‌های UL و/یا FM باشند.

چرا استفاده از تجهیزات تایید شده ضروری است؟

• تضمین کیفیت ساخت و عمر مفید بالا
• کاهش نیاز به تعمیرات و نگهداری مکرر
• پوشش بیمه‌ای و حقوقی بهتر در پروژه‌های ساختمانی
• تطابق کامل با الزامات آتش‌نشانی و نهادهای نظارتی

لیست قیمت و مشاوره خرید از بامن آنلاین

برای انتخاب مناسب‌ترین زون اسمبلی با توجه به نوع پروژه، بودجه، فضای نصب و فشار کاری، می‌توانید از مشاوران فنی بامن آنلاین کمک بگیرید. تیم بامن با ارائه:

• لیست قیمت به‌روز تجهیزات آتش‌نشانی و همچنین دریافت لیست قیمت تجهیزات زون اسمبلی
• مقایسه بین برندهای معتبر داخلی و خارجی
• معرفی اجزای سازگار با استانداردهای NFPA و تأییدیه UL/FM
• راهنمایی فنی برای نصب، نگهداری و تست دوره‌ای

به شما کمک می‌کند تا با اطمینان کامل خرید کنید.

📞 برای مشاوره رایگان و دریافت لیست قیمت، همین حالا با کارشناسان بامن تماس بگیرید یا از طریق فرم تماس در سایت اقدام کنید.

کلام آخر

زون اسمبلی، قلب مدیریت ایمنی در سیستم‌های اطفای حریق است. با انتخاب آگاهانه و استفاده از تجهیزات استاندارد و تاییدشده، می‌توانید امنیت، اعتبار و کارایی پروژه خود را تضمین کنید. بامن آنلاین همراه مطمئن شما در تهیه تجهیزات تخصصی آتش‌نشانی از برندهای معتبر داخلی و خارجی است.
