تفاوت شیر پروانهای، کشویی و یکطرفه فقط یک بحث تئوریک نیست. در تاسیسات و بهویژه شبکههای آتشنشانی، انتخاب درست بین این سه مستقیماً روی ایمنی، افت فشار و هزینه اجرا اثر میگذارد. وقتی پای شیرآلات آتش نشانی وسط باشد، شناخت تفاوتها یعنی عبور از انتخابهای حدسی و رسیدن به یک تصمیم مهندسی دقیق.
🔥 بامن آنلاین
فروش تخصصی زون اسمبلی، تجهیزات آتشنشانی، آبرسانی، تاسیسات ساختمانی، لوازم استخر و تصفیه آب
همین حالا تماس بگیرد.
| ویژگیها | شیر پروانهای (Butterfly) | شیر کشویی (Gate) | شیر یکطرفه (Check) |
| مکانیزم عملکرد | ربعگرد؛ چرخش دیسک ۹۰ درجه | حرکت خطی گیت بالا/پایین | خودکار؛ باز با فشار جلو و بسته با برگشت جریان |
| نوع عملکرد | قطع و وصل + امکان تنظیم نسبی | صرفاً قطع و وصل کامل | یکسویه؛ بدون کنترل دستی |
| افت فشار در حالت باز | متوسط | بسیار کم | کم تا متوسط (بسته به طراحی) |
| سرعت عملکرد | بسیار سریع | کندتر | سریع و خودکار |
| کاربرد رایج در فایرفایتینگ | لاینهای اصلی و فرعی، قطرهای متوسط و بزرگ | خطوط اصلی مدفون یا فشار بالا | خروجی پمپ و جلوگیری از برگشت |
| وزن و ابعاد | سبک و فشرده | سنگین و بلند در سایز بالا | جمعوجور |
| صرفه اقتصادی در سایز بالا | معمولاً مقرونبهصرفهتر | گرانتر در قطرهای بزرگ | قیمت واحد پایین، ولی تعداد مصرف مؤثر است |
| تأییدیههای رایج | دارای تأییدیههای UL و FM Global | دارای تأییدیههای UL / FM | دارای تأییدیههای UL / FM |
| سناریوی ایدهآل استفاده | وقتی سرعت نصب و هزینه مهم است | وقتی حداقل افت فشار اولویت دارد | وقتی حفاظت از پمپ و جلوگیری از برگشت حیاتی است |

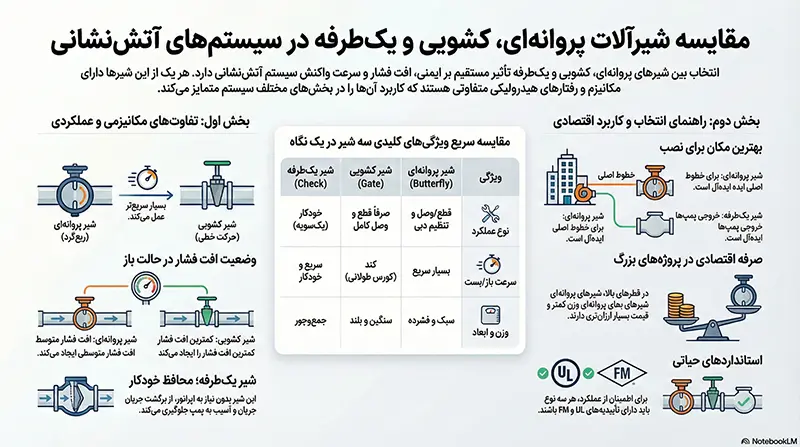

مقایسه مکانیسم کار شیر پروانهای، کشویی و یکطرفه
برای درک تفاوت شیر پروانهای، کشویی و یکطرفه ابتدا باید به مکانیزم داخلی آنها نگاه کنیم. در شیر پروانهای، یک دیسک دایرهای روی محور مرکزی میچرخد و با تغییر زاویه نسبت به جریان، مسیر را باز یا بسته میکند؛ تنها با چرخش ۹۰ درجه وضعیت شیر کاملاً تغییر مییابد. در شیر کشویی، یک گیت یا صفحه بهصورت خطی بالا و پایین میرود و در حالت باز کامل، مسیر تقریباً همقطر لوله میشود. در شیر یکطرفه، باز و بسته شدن بر اساس اختلاف فشار و بهصورت خودکار انجام میشود؛ دیسک یا سوپاپ هنگام جریان رو به جلو باز و در زمان برگشت جریان بهسرعت بسته میشود.
A butterfly valve is a quarter‑turn valve where a circular disc rotates about 90 degrees inside the pipe to open or close the flow. A gate valve uses linear motion to raise or lower a gate completely out of the flow path, while a fire protection check valve is a one‑way device that opens under forward pressure and closes automatically to prevent reverse flow and contamination.
شیر پروانهای یک شیر ربعگرد است که در آن یک دیسک دایرهای حدود ۹۰ درجه داخل لوله میچرخد تا مسیر جریان را باز یا بسته کند. شیر کشویی با حرکت خطی عمل میکند؛ یعنی گیت را کاملاً از مسیر جریان بالا میبرد یا پایین میآورد، در حالیکه شیر یکطرفه آتشنشانی یک شیر یکطرفه است که با فشار رو به جلو باز میشود و بهصورت خودکار در برابر برگشت جریان و آلودگی بسته میشود.
تفاوت کاربرد شیر پروانهای، کشویی و یکطرفه
از نظر کاربرد، تفاوت این سه شیر به هدف استفاده و شرایط کاری سیستم برمیگردد. در میان انواع شیرآلات آتشنشانی، شیر پروانهای بهدلیل وزن کم، ابعاد فشرده و امکان تنظیم نسبی دبی، برای خطوط با قطر بالا و سیستمهای تاسیساتی بسیار رایج است.شیر کشویی معمولاً زمانی انتخاب میشود که نیاز به باز شدن کامل مقطع و حداقل افت فشار داریم؛ مخصوصاً در لولهکشیهای اصلی و مسیرهای طولانی شبکههای آتشنشانی.شیر یکطرفه هم بیشتر نقش حفاظتی دارد و در بین انواع شیرآلات آتشنشانی برای جلوگیری از برگشت جریان و محافظت از پمپها و تجهیزات استفاده میشود، نه برای کنترل دستی دبی یا قطع و وصل معمولی.
کاربردهای متداول هر شیر:
- شیر پروانهای: سیستمهای HVAC، آبرسانی، آتشنشانی در قطرهای متوسط و بزرگ
- شیر کشویی: خطوط انتقال اصلی، شبکههای مدفون، سیستمهای با فشار بالاتر
- شیر یکطرفه: خروجی پمپها، خطوط عمودی، جلوگیری از برگشت و ضربه قوچ
رفتار انتقال و تخلیه سیال در شیر پروانهای، کشویی و یکطرفه
در بحث رفتار سیال، تفاوت شیر پروانهای، کشویی و یکطرفه کاملاً محسوس است. در شیر پروانهای، دیسک حتی در حالت باز کامل در مسیر جریان باقی میماند و مقداری افت فشار و آشفتگی ایجاد میکند، هرچند در بسیاری از سیستمهای تاسیساتی قابل قبول است. در شیر کشویی، با بالا رفتن کامل گیت، مسیر تقریباً صاف و همقطر لوله میشود و جریان با کمترین افت فشار عبور میکند؛ به همین دلیل برای انتقال طولانی و دبیهای بالا مناسبتر است. در شیر یکطرفه، طراحی سیت و دیسک طوری است که هنگام برگشت جریان، بسته شدن سریع و کاهش ضربه قوچ اولویت اصلی محسوب میشود.

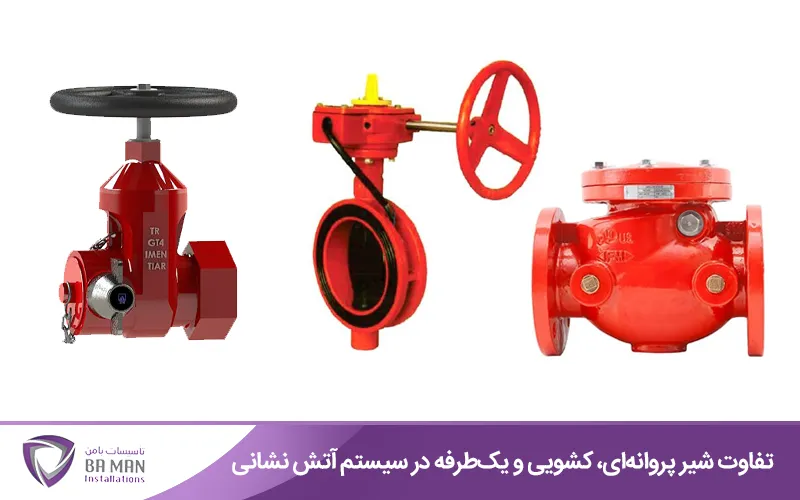

تفاوت قیمت شیر پروانهای، کشویی و یکطرفه در پروژههای آتشنشانی
در پروژههای آتشنشانی، تفاوت شیر پروانهای، کشویی و یکطرفه از نظر قیمت باید همراه با کلاس فشار، جنس بدنه و وجود تأییدیههایی مانند UL و FM بررسی شود. معمولاً در قطرهای متوسط و بزرگ، شیر پروانهای بهدلیل ساختار سادهتر، وزن کمتر و سهولت نصب، هزینه اولیه کمتری نسبت به شیر کشویی همکلاس دارد. شیر کشویی در سایزهای بالا و فشارهای نامی بیشتر، بهطور محسوسی گرانتر و حجیمتر است. شیر یکطرفه بسته به نوع طراحی (سوپاپی، دیسکی، بالارو) و سایز، هزینه متفاوتی دارد، ولی در بسیاری از مواقع نسبت به دو نوع دیگر ارزانتر تمام میشود.
مقایسه تقریبی هزینه در سیستمهای آتشنشانی:
- شیر پروانهای UL/FM در قطرهای بالا: اقتصادیتر در تأمین و نصب
- شیر کشویی UL/FM: هزینه بیشتر در سایزهای بزرگ و کلاس فشار بالا
- شیر یکطرفه: هزینه معمولاً کمتر، اما تعداد موردنیاز در سیستم میتواند مجموع هزینه را افزایش دهد
اگر بین شیر پروانهای، کشویی و یکطرفه مردد هستید، مشخصات خط آتشنشانی خود را برای بامن ارسال کنید تا مناسبترین گزینهها را با تکیه بر استانداردهای NFPA، UL و FM Global به شما معرفی کنیم.
نحوه آببندی و میزان اطمینان در برابر نشتی در هر سه نوع شیر
از نظر آببندی، تفاوت این سه شیر بیشتر در نوع سیت و نحوه تماس عضو متحرک با آن است. در شیر پروانهای، معمولاً از سیت الاستومری استفاده میشود که با فشار دیسک روی نشیمنگاه، آببندی خوبی در فشارهای پایین و متوسط فراهم میکند، اما به سایش و کیفیت نصب حساس است. در شیر کشویی، گیت فلزی یا روکشدار در دو طرف با سیت تماس میگیرد و در حالت بسته، امکان دستیابی به نشتی بسیار کم و حتی کلاسهای آببندی سختتر وجود دارد. در شیر یکطرفه، طراحی نشیمنگاه و نیروی فنر یا وزن دیسک تعیینکننده کیفیت آببندی در لحظه برگشت جریان است.

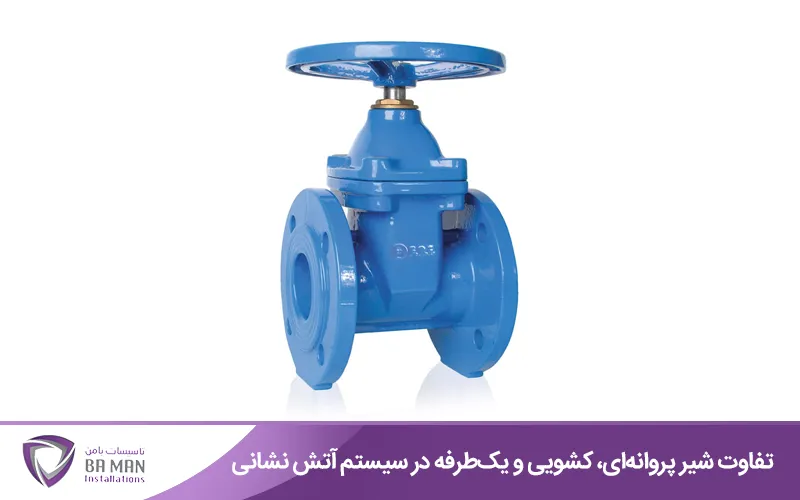

مقایسه سرعت عملکرد شیر پروانهای، کشویی و یکطرفه در شرایط اضطراری
در شرایط اضطراری، سرعت عملکرد یکی از مهمترین جنبههای این سه شیر محسوب میشود. شیر پروانهای بهدلیل نیاز به چرخش فقط ۹۰ درجه، چه بهصورت دستی و چه با عملگر، بسیار سریعتر از شیر کشویی عمل میکند و برای سناریوهای قطع سریع جریان مناسب است. شیر کشویی بهخاطر کورس حرکتی طولانیتر، زمان بیشتری برای باز و بسته شدن کامل لازم دارد، مخصوصاً در سایزهای بالا. شیر یکطرفه اصلاً نیازی به اپراتور ندارد و با تغییر فشار یا جهت جریان، بهصورت خودکار در کسری از ثانیه بسته میشود و از برگشت ناگهانی سیال جلوگیری میکند.
مقایسه سرعت عملکرد:
- شیر پروانهای: باز و بست سریع با چرخش ۹۰ درجه
- شیر کشویی: زمان بیشتر بهدلیل کورس بلند گیت
- شیر یکطرفه: عملکرد خودکار و بسیار سریع در برابر برگشت جریان
جمعبندی
تفاوت شیر پروانهای، کشویی و یکطرفه نشان میدهد که هرکدام برای سناریو و شرایط مشخصی طراحی شدهاند و انتخاب درست، نیازمند درک همزمان مکانیزم، رفتار سیال، آببندی، سرعت عملکرد و هزینه است. شیر پروانهای در قطرهای متوسط و بزرگ، برای باز و بست سریع و هزینه معقول، گزینهای بسیار رایج در تاسیسات و آتشنشانی است. شیر کشویی زمانی ترجیح داده میشود که افت فشار کم و آببندی مطمئن در وضعیت کاملاً باز یا بسته اهمیت داشته باشد. شیر یکطرفه نیز جزئی جداییناپذیر برای جلوگیری از برگشت جریان و حفاظت از پمپها و تجهیزات در اغلب سیستمها است.
سوالات متداول
۱. برای لاین اصلی سیستم آتشنشانی، کدام نوع شیر مناسبتر است؟
در بسیاری از طراحیهای امروزی، برای لاین اصلی از شیر پروانهای با تأییدیههای معتبر استفاده میشود، زیرا در قطرهای بالا وزن کمتر، نصب سادهتر و قیمت مناسبتری نسبت به شیر کشویی دارد.
۲. برای جلوگیری از برگشت آب به پمپ چه شیری باید استفاده شود؟
در این کاربرد، شیر یکطرفه انتخاب استاندارد است. این شیر بر اساس اختلاف فشار کار میکند و بهصورت خودکار در زمان قطع پمپ یا تغییر جهت جریان بسته میشود و از آسیب به پمپ و بروز ضربه قوچ جلوگیری میکند.
۳. اگر نیاز به تنظیم نسبی دبی داشته باشیم، کدام شیر بهتر جواب میدهد؟
شیر پروانهای برای تنظیم نسبی دبی مناسبتر است، چون با تغییر زاویه دیسک میتوان جریان را تا حد خوبی کنترل کرد. شیر کشویی بیشتر برای حالتهای کاملاً باز یا کاملاً بسته طراحی شده و برای تنظیم پیوسته دبی توصیه نمیشود.
۴. از نظر نگهداری، کدام شیر دردسر کمتری دارد؟
در صورت انتخاب محصول باکیفیت و نصب صحیح، هر سه نوع میتوانند عملکرد قابل اعتمادی داشته باشند، اما شیر پروانهای معمولاً بهدلیل ساختار سادهتر و وزن کمتر، سرویس و تعویض راحتتری نسبت به شیر کشویی در سایزهای بزرگ دارد.
