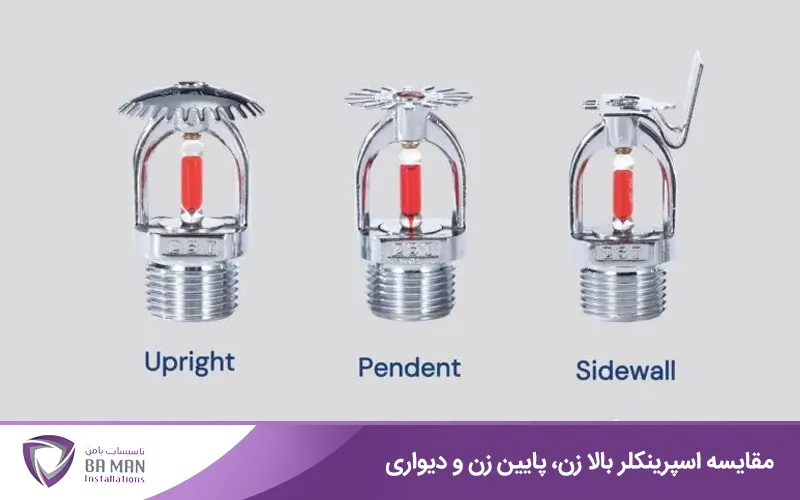

هنگام طراحی یا بازسازی یک ساختمان، انتخاب بین انواع مختلف آبپاشهای آتشنشانی یکی از تصمیمات کلیدی است که مستقیماً بر ایمنی و زیبایی فضا تاثیر میگذارد. سه نوع اصلی پرکاربرد شامل آبپاش بالا زن (Upright)، پایین زن (Pendent) و دیواری (Sidewall) میشود. در این راهنما، تفاوتهای اساسی، کاربردها و الزامات فنی هر یک از اسپرینکلرها را بررسی میکنیم.

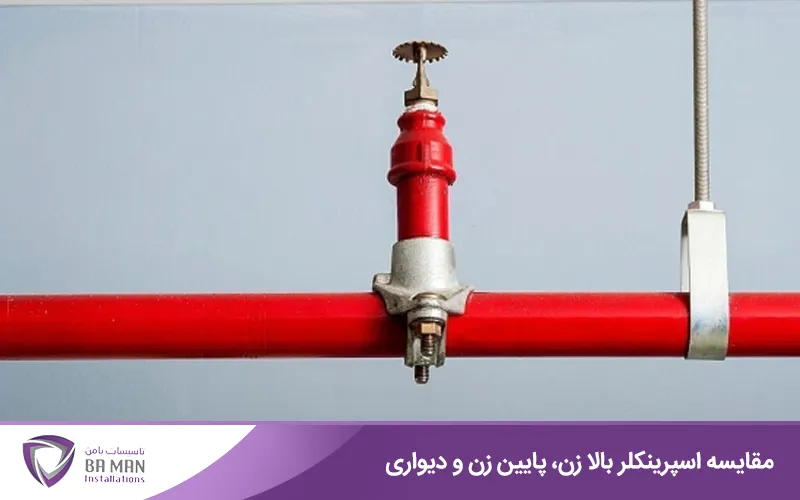

اسپرینکلر بالا زن: محافظ خستگیناپذیر فضاهای فنی
اسپرینکلر بالا زن که روی لولهکشی نصب میشود، آب را به سمت بالا و به صفحه انحرافدهنده (Deflector) بالای خود میپاشد و سپس به شکل یک چتر وارونه روی آتش فرود میآید .
مهمترین مزیت این نوع آبپاش، سازگاری با سیستمهای خشک است. در سیستمهای خشک که لولهها به جای آب با هوا یا نیتروژن پرشدهاند (مثلاً در پارکینگهای روباز یا سردخانهها)، اگر از آبپاش پایین زن استفاده شود، آب باقیمانده در لوله تهنشین شده و یخ میزند. اما در آبپاش بالا زن، آب به دلیل نیروی جاذبه تخلیه میشود و خطر یخزدگی از بین میرود .
کاربردهای اصلی:
-
انبارها و کارخانهها: در این فضاها معمولاً سقف کاذب وجود ندارد و لولهها به صورت روکار نصب میشوند.
-
سیستمهای لوله خشک: تنها گزینه استاندارد برای جلوگیری از یخزدگی است .
-
محافظت از تاسیسات: نصب روی لولههای عمودی یا اتصالات فرعی که از سقف اصلی پایین آمدهاند.
اسپرینکلر پایین زن: انتخاب اول زیبایی و سقفهای کاذب
اسپرینکلر پایین زن، رایجترین نوع در ساختمانهای تجاری و مسکونی امروزی است. این آبپاش به صورت آویزان از سقف نصب میشود و جریان آب را مستقیماً به سمت پایین هدایت میکند . محبوبیت آن مدیون قابلیتهای پنهانسازی و طراحی مینیمال آن است.
انواع رایج و ویژگیهای ظاهری:
-
روکار (Standard): صفحه انحرافدهنده کاملاً زیر سقف قرار دارد.
-
توکار (Recessed): بدنه درون سقف پنهان شده و تنها بخش حساس به حرارت و بخشی از صفحه انحرافدهنده دیده میشود. رزت (صفحه تزئینی) دور آن ظاهری تمیز ایجاد میکند .
-
مخفی (Concealed): زیباترین گزینه که با یک درپوش تزئینی همسطح سقف پوشانده میشود. با رسیدن دما، درپوش افتاده و آبپاش فعال میشود .
نکته فنی مهم: آبپاشهای پایین زن استاندارد برای سیستمهای خشک مناسب نیستند مگر آنکه مدل مخصوص “خشک پایین زن” تهیه شود که دارای لوله داخلی بلند برای جلوگیری از یخزدگی است .
بهترین گزینه برای: ادارات، هتلها، فروشگاهها و هر فضایی که زیبایی سقف در آن اولویت دارد .
اسپرینکلر بغل زن: ناجی فضاهای کوچک و راهروها
زمانی که امکان سوراخکاری سقف بتنی یا دسترسی به سقف اصلی وجود ندارد، اسپلرینکلر بغل زن یا دیواری راهگشاست. این نوع آبپاش روی دیوار نصب شده و آب را به شکل یک بادبزن افقی و به سمت بیرون پرتاب میکند . الگوی پاشش آن شبیه به یک چهارم کره است؛ بخش کمی از آب به دیوار پشت آبپاش برخورد میکند و بخش عمده به سمت جلو و پایین پوشش داده میشود .
دو پیکربندی اصلی دارد:
-
افقی (Horizontal): بازوی آبپاش موازی با دیوار است و معمولاً زیر سقفهای صاف استفاده میشود .
-
عمودی (Vertical): شبیه پایین زن یا بالا زن است اما روی دیوار نصب میشود و الگوی پاشش خاصی دارد .
الزامات و محدودیتهای حیاتی در نصب: نصب آبپاش دیواری حساستر از انواع دیگر است:
-
فاصله از سقف: صفحه انحرافدهنده باید ۴ تا ۶ اینچ (۱۰ تا ۱۵ سانتیمتر) زیر سقف قرار گیرد .
-
همراستایی با شیب: در سقفهای شیبدار، صفحه انحرافدهنده باید موازی با شیب سقف نصب شود. اگر شیب زیاد باشد (بیش از ۲ واحد عمودی در ۱۲ واحد افقی)، آبپاش باید در بالاترین نقطه نصب شود .
-
قاعده اتاق کوچک: برخلاف آبپاشهای سقفی، قاعده اتاق کوچک (Small Room Rule) که اجازه فاصله بیشتر از دیوار را میدهد، برای آبپاشهای دیواری قابل اعمال نیست .
کاربردها: راهروهای هتلها، اتاقهای کوچک اداری، فضاهایی با سقف بتنی و راهپلهها.
جدول مقایسه
برای انتخابی سریع و دقیق، جدول زیر را بررسی کنید:
| ویژگی | آبپاش بالا زن (Upright) | آبپاش پایین زن (Pendent) | آبپاش دیواری (Sidewall) |
|---|---|---|---|
| جهت پاشش اولیه | رو به بالا (سپس برگشت به پایین) | رو به پایین | افقی و رو به بیرون |
| محل نصب | روی لولههای افقی یا اتصالات سقفی | زیر لولههای سقفی | روی دیوار، نزدیک به سقف |
| سیستم لوله خشک | کاملاً سازگار (بدون نیاز به مدل خاص) | نیازمند مدل مخصوص “خشک” | مدلهای افقی برای سیستم خشک مناسبترند |
| زیبایی و پنهانسازی | ضعیف (معمولاً روکار) | عالی (قابل نصب به صورت توکار و مخفی) | متوسط (قابل قبول برای دیوار) |
| فضای ایدهآل | انبارها، پارکینگها، فضاهای بدون سقف کاذب | ادارات، بیمارستانها، هتلها، منازل | راهروها، اتاقهای هتل، دفاتر کوچک |
ایمنی در برابر آتش تابع قوانین سختگیرانه استاندارد NFPA 13 است. هر سه نوع آبپاش در صورتی که در مکان و سیستم درست نصب شوند، عملکرد فوقالعادهای دارند. انتخاب نهایی باید بر اساس نوع سیستم لولهکشی (تر یا خشک)، وجود یا عدم وجود سقف کاذب و کاربری فضا انجام شود. برای طراحی دقیق، همواره از متخصصان آتشنشانی مشورت بگیرید.
اسپرینکلر کانسیلد؛ تلفیق ایمنی و زیبایی
اسپرینکلر کانسیلد یا مخفی (Concealed Sprinkler) آخرین نسل از آبپاشهای پایینزن است که با هدف حذف کامل هرگونه المان صنعتی از سقف طراحی شده است. در این نوع، بدنه آبپاش به طور کامل درون سقف کاذب پنهان میشود و تنها یک صفحه تزئینی (کاور پلیت) همسطح با سقف دیده میشود. این طراحی آن را به محبوبترین انتخاب برای فضاهایی مانند هتلها، لوازم بهداشتی بیمارستانها، رستورانها و دفاتر لوکس تبدیل کرده است.
سازوکار هوشمندانه فعالسازی
عملکرد آبپاش مخفی یک فرآیند دو مرحلهای دقیق است که پاسخی سریع به حریق را تضمین میکند:
-
سقوط صفحه پوششی: با رسیدن دمای محیط به حدود ۲۰ تا ۳۰ درجه سانتیگراد پایینتر از دمای فعالسازی اصلی، اتصال فیوزی صفحه فلزی تخت که با سقف همسطح است، ذوب میشود و صفحه به پایین سقوط میکند. این صفحه اغلب با رنگ الکترواستاتیک پخته شده پوشانده میشود و در رنگهای متنوع مانند سفید، مشکی، قهوهای و حتی طرح چوب برای هماهنگی کامل با دکوراسیون عرضه میشود.
-
باز شدن مسیر آب: با سقوط کاور، بدنه حساس به حرارت و قطعه منحرفکننده (دفلکتور) که به صورت جمعشده درون محفظه قرار داشتند، نمایان میشوند. با افزایش بیشتر دما (مثلاً ۷۲ درجه سانتیگراد)، حباب شیشهای یا فیوز اصلی ذوب شده و مسیر آب باز میشود. در این لحظه، دفلکتور که روی میلههای راهنما سوار است، به پایین سقوط کرده و حدود ۲.۵ اینچ زیر سقف قرار میگیرد تا الگوی پاشش آب شکل بگیرد.
نکات حیاتی در طراحی و نصب
نصب آبپاش مخفی ظریفترین نوع نصب است و استانداردها محدودیتهای خاصی برای آن وضع کردهاند:
-
حساسیت به موانع: برای اطمینان از پاسخ حرارتی سریع، صفحه دفلکتور جمعشده نباید خیلی از سقف فاصله داشته باشد. به طور مثال، در تیرکهای سقفی، آبپاش مخفی تنها در صورت وجود تیرکی با عمق حداکثر ۴ اینچ (۱۰۰ میلیمتر) مجاز است. اگر تیرک عمیقتر باشد، گرما نمیتواند به موقع به فیوز برسد و باید از آبپاشهای نیمهتوکار (Semi-recessed) با عمق تیرک تا ۱۴ اینچ استفاده کرد.
-
نیاز به جریان هوا: برخلاف تصور، کاور آبپاش مخفی کاملاً بسته نیست. لبههای آن یا شکافهای تعبیهشده اجازه ورود هوای گرم به محفظه داخل سقف را میدهند تا فیوزها پیش از رسیدن آتش به آنها فعال شوند.
-
حفاظت از رنگ: طبق استاندارد NFPA 13، نقاشی بدنه یا حباب آبپاش اکیداً ممنوع است. تنها کاور صفحه تزئینی آبپاش مخفی است که میتواند توسط سازنده یا با رنگ مخصوص رنگآمیزی شود.
چرا آبپاش مخفی را انتخاب کنیم؟
اگرچه قیمت آبپاشهای مخفی به مراتب از مدلهای روکار بیشتر است، اما مزایای آن در پروژههای خاص غیرقابل چشمپوشی است:
-
زیبایی مطلق: هیچ قطعه فلزی بیرونزدگی از سقف وجود ندارد و فقط یک دیسک تخت و همرنگ با سقف دیده میشود.
-
بهداشت و تمیزی: سطح صاف و بدون حفره کاور پلیت، آن را به گزینهای عالی برای اتاقهای تمیز و مراکز درمانی تبدیل کرده است.
در مجموع، آبپاش مخفی انتخابی هوشمندانه برای فضاهایی است که طراحی داخلی در آنها حرف اول را میزند، البته به شرط آنکه محدودیتهای فنی نصب آن به دقت رعایت شود.
