ضوابط بوستر پمپ آتش نشانی و نکات مهم در انتخاب و نصب

اهمیت بوستر پمپ در سیستم‌های آتش‌نشانی

با گسترش روزافزون شهرنشینی، افزایش ساخت‌وساز در کلان‌شهرها و توسعه ساختمان‌های مسکونی، تجاری و اداری، موضوع ایمنی ساختمان‌ها در برابر حریق بیش از پیش اهمیت یافته است. آمار سازمان‌های آتش‌نشانی در شهرهایی نظیر تهران نشان می‌دهد که بخش قابل‌توجهی از حوادث و خسارات ناشی از آتش‌سوزی، به دلیل نبود یا نقص در تجهیزات ایمنی مانند بوستر پمپ‌های آتش‌نشانی رخ می‌دهد.

بوستر پمپ آتش‌نشانی به عنوان قلب تپنده سیستم‌های اطفای حریق، نقش بسیار حیاتی در آبرسانی با فشار کافی به نقاط مورد نیاز در زمان وقوع حریق دارد. بدون وجود یک سیستم تقویت فشار کارآمد و مطابق با ضوابط، حتی بهترین لوله‌کشی یا نازل‌ها نیز قادر به کنترل آتش نخواهند بود. رعایت استانداردها و ضوابط نصب بوستر پمپ آتش‌نشانی نه تنها برای دریافت تاییدیه‌های ایمنی الزامی است، بلکه به‌طور مستقیم با حفظ جان و مال ساکنان ساختمان مرتبط است. در ادامه، به بررسی عملکرد این سیستم حیاتی و ضوابط مهم مرتبط با آن خواهیم پرداخت. اینجا بامن آنلاین است و با بررسی ضوابط مربوط به بوستر پمپ‌های آتش نشانی همراه شما هستیم.

بوستر پمپ آتش‌نشانی چیست و چه وظیفه‌ای دارد؟

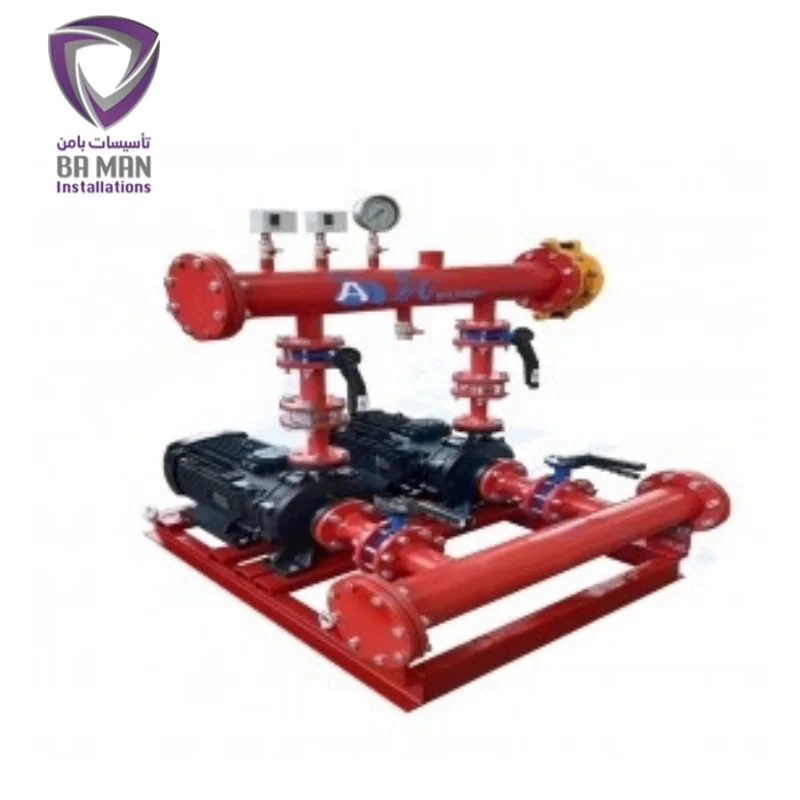

بوستر پمپ آتش‌نشانی (Fire Booster Pump) یک سیستم تقویت فشار آب است که در زمان حریق، وظیفه دارد آب را با فشار و دبی مناسب به تجهیزات اطفای حریق مانند جعبه‌های آتش‌نشانی (Fire Hose Cabinet)، اسپرینکلرها یا هیدرانت‌ها منتقل کند.

در بسیاری از ساختمان‌های مرتفع یا دارای مساحت بالا، فشار آب شهری به‌تنهایی برای رساندن آب به طبقات بالا یا انتهای مسیرهای لوله‌کشی کافی نیست. اینجاست که بوستر پمپ وارد عمل می‌شود و با تقویت فشار، سیستم اطفای حریق را آماده بهره‌برداری مؤثر می‌سازد. مهم‌ترین وظایف بوستر پمپ‌های آتش‌نشانی عبارت‌اند از:

• تأمین فشار پایدار و یکنواخت در زمان اضطرار
• اطمینان از رسیدن آب کافی به تمام نقاط بحرانی ساختمان
• عملکرد خودکار و هوشمند در صورت افت فشار یا فعال شدن تجهیزات آتش‌نشانی
• پشتیبانی از سیستم‌های اسپرینکلر و جعبه‌های آتش‌نشانی به صورت هم‌زمان

عملکرد صحیح این سیستم، وابسته به طراحی مهندسی دقیق، رعایت استانداردها و اجرای صحیح ضوابط نصب است. به همین دلیل شناخت الزامات قانونی و فنی مرتبط با این پمپ‌ها برای مهندسان، کارفرمایان و مدیران پروژه امری ضروری است.

الزامات قانونی و ضوابط مورد تأیید سازمان آتش‌نشانی

یکی از مهم‌ترین مراحل طراحی و اجرای سیستم‌های اعلام و اطفای حریق، رعایت دقیق ضوابط اعلام‌شده از سوی سازمان آتش‌نشانی و خدمات ایمنی شهرداری‌ها است. این ضوابط، به‌ویژه در شهرهای بزرگی مانند تهران، به‌منظور استانداردسازی عملکرد تجهیزات ایمنی و جلوگیری از بروز حوادث طراحی شده‌اند.

سازمان آتش‌نشانی، برای تأییدیه نهایی ساختمان‌ها (اعم از مسکونی، تجاری و اداری) ملزم به بررسی و کنترل دقیق تجهیزات ایمنی از جمله بوستر پمپ آتش‌نشانی است. مهم‌ترین الزامات در این حوزه عبارتند از:

• استفاده از الکتروپمپ‌های دارای توان و دبی متناسب با متراژ و تعداد طبقات ساختمان
• اجرای سیستم کاملاً مستقل از سیستم آبرسانی بهداشتی ساختمان
• نصب کلکتور، شیر یک‌طرفه، فشارسنج، منبع دیافراگمی، تابلو کنترل فرمان و سیستم هشدار دهنده فشار
• تأمین منبع آب مستقل با حجم ذخیره متناسب با زمان عملکرد استاندارد پمپ‌ها
• استفاده از تجهیزات دارای گواهی‌نامه‌های بین‌المللی UL و FM یا برندهای تاییدشده توسط سازمان آتش‌نشانی
• رعایت فواصل استاندارد در نصب پمپ‌ها، مخازن و تابلو برق در اتاق پمپ با تهویه و دسترسی مناسب
• آزمایش و تست کامل سیستم پیش از بهره‌برداری و دریافت گواهی تأیید

عدم رعایت هر یک از این الزامات، می‌تواند منجر به عدم صدور تأییدیه نهایی بهره‌برداری ساختمان از سوی آتش‌نشانی شود و پروژه را با تأخیر یا هزینه‌های اصلاحی مواجه کند.

استانداردهای بین‌المللی UL و FM در بوستر پمپ‌ها

در کنار الزامات داخلی، بسیاری از پروژه‌های بزرگ و حساس، نیازمند استفاده از تجهیزات دارای استانداردهای بین‌المللی مانند UL (Underwriters Laboratories) و FM (Factory Mutual) هستند. این استانداردها تضمین می‌کنند که تجهیزات در شرایط بحرانی عملکردی قابل اطمینان، ایمن و پایدار خواهند داشت.

UL (Underwriters Laboratories)

استاندارد UL یک گواهی ایمنی آمریکایی است که عملکرد، طراحی و کیفیت محصول را مطابق با شرایط بحرانی بررسی می‌کند. در حوزه بوستر پمپ آتش‌نشانی، UL193 و UL448 از مهم‌ترین بخش‌های مرتبط هستند. پمپ‌های دارای گواهی UL در تست‌های مربوط به فشار، دبی، پایداری حرارتی و دوام مکانیکی، موفق عمل کرده‌اند.

FM (Factory Mutual)

گواهی FM نیز یک استاندارد آمریکایی است که بیشتر در پروژه‌های صنعتی، نفت و گاز، پتروشیمی و پروژه‌های بزرگ ساختمانی مورد استفاده قرار می‌گیرد. تجهیزات دارای تأییدیه FM نه‌تنها از نظر عملکرد فنی، بلکه از نظر طراحی، ایمنی الکتریکی و نصب نیز مورد ارزیابی قرار می‌گیرند.

مزایای استفاده از پمپ‌های UL/FM

• افزایش اعتبار پروژه و تسهیل در دریافت تأییدیه‌ها
• تضمین عملکرد مطمئن در شرایط بحرانی
• کاهش ریسک خرابی سیستم در زمان وقوع آتش‌سوزی
• عمر مفید بالاتر و کیفیت ساخت بهتر نسبت به مدل‌های متفرقه
• تطابق با الزامات بیمه‌گذاران بین‌المللی و سازمان‌های ایمنی

در ایران نیز، سازمان آتش‌نشانی تهران و سایر کلان‌شهرها، استفاده از تجهیزات UL/FM را برای پروژه‌های خاص الزامی یا توصیه‌شده اعلام کرده‌اند.

نکات مهم در طراحی سیستم بوستر پمپ آتش‌نشانی

طراحی سیستم بوستر پمپ آتش‌نشانی، یکی از مراحل کلیدی در اجرای صحیح و کارآمد سیستم‌های اطفای حریق است. در این مرحله باید معیارهای فنی، الزامات استاندارد، نیازهای ساختمان و شرایط محیطی به‌دقت در نظر گرفته شوند تا از عملکرد قابل اطمینان سیستم در زمان بحران اطمینان حاصل شود. مهم‌ترین نکاتی که در طراحی بوستر پمپ باید رعایت شوند عبارت‌اند از:

1. محاسبه دقیق نیاز فشار و دبی

مبنای اصلی طراحی، میزان آب مورد نیاز برای تأمین تجهیزات اطفای حریق در دورترین و بالاترین نقطه ساختمان است. این مقدار با توجه به نوع کاربری (مسکونی، اداری، تجاری یا صنعتی)، تعداد طبقات، سطح زیربنا، و تعداد جعبه‌های آتش‌نشانی یا اسپرینکلرها مشخص می‌شود.

2. پیش‌بینی ناحیه کاری پمپ‌ها

سیستم باید قادر باشد در دو حالت کاری (Duty و Standby) فعالیت کند. پمپ اصلی (Duty) وظیفه تأمین نیاز روزمره یا اضطراری را برعهده دارد و پمپ رزرو (Standby) تنها در صورت بروز مشکل وارد مدار می‌شود. همچنین در برخی پروژه‌ها استفاده از پمپ جوکی (Jockey Pump) برای حفظ فشار در سیستم توصیه می‌شود.

3. انتخاب پمپ‌های مناسب و دارای تاییدیه

استفاده از پمپ‌های سانتریفیوژ افقی یا عمودی چندمرحله‌ای (Multistage) با برند معتبر و دارای استاندارد UL/FM بسیار توصیه می‌شود.

4. طراحی مناسب تابلو برق و سیستم کنترل

تابلو فرمان باید قابلیت استارت خودکار در زمان افت فشار، کنترل پمپ‌ها، حفاظت در برابر اضافه‌بار، اتصال به سیستم اعلام حریق و هشدار دهنده‌ها را داشته باشد. طراحی تابلو برق باید توسط مهندسین برق آشنا با ضوابط آتش‌نشانی انجام شود.

5. محل قرارگیری پمپ‌ها و شرایط محیطی

در طراحی، حتما فضای مناسب برای نصب تجهیزات، تهویه، دسترسی برای تعمیرات، و حفاظت در برابر نفوذ آب و گرد و غبار باید در نظر گرفته شود.

ضوابط مربوط به نصب صحیح بوستر پمپ

پس از طراحی، اجرای دقیق و اصولی سیستم بوستر پمپ آتش‌نشانی نقش حیاتی در عملکرد مؤثر آن دارد. رعایت نکات اجرایی در مرحله نصب، ضامن دریافت تأییدیه‌های لازم از سازمان آتش‌نشانی و عملکرد موفق سیستم در مواقع اضطراری است. مهم‌ترین ضوابط نصب عبارت‌اند از:

1. محل نصب پمپ

بوستر پمپ باید در اتاق پمپ مجزا و دارای استانداردهای زیر نصب شود:

• دارای کف شور و شیب‌بندی مناسب برای جلوگیری از تجمع آب
• تهویه طبیعی یا مکانیکی برای جلوگیری از گرم شدن تجهیزات
• دسترسی آسان برای سرویس و نگهداری
• ارتفاع مناسب کف تا سقف برای نصب راحت کلکتورها و تابلو برق

2. لوله‌کشی صحیح و بدون نشتی

لوله‌های متصل به پمپ باید دارای:

• اتصال فلنجی یا دنده‌ای با آب‌بندی کامل
• استفاده از شیر یک‌طرفه، شیر فلکه، شیر تست، فشارشکن و فشارسنج
• استفاده از کلکتورهای مقاوم به فشار بالا
• رعایت شیب و مسیر مناسب برای جلوگیری از هواگیری

3. نصب تابلو برق با ایمنی کامل

تابلو برق باید:

• روی دیوار یا پایه ضد رطوبت نصب شود
• مجهز به سیستم هشدار، نشانگر وضعیت، دکمه‌های اضطراری و تجهیزات حفاظتی باشد
• دارای اتصال ارت و محافظ جان (RCD) برای جلوگیری از خطر برق‌گرفتگی باشد

4. تست و راه‌اندازی اولیه

پس از نصب، سیستم باید تحت نظارت ناظر پروژه و مسئول ایمنی، تست شود تا عملکرد پمپ‌ها، اتصالات، فشار خروجی و واکنش به افت فشار مورد ارزیابی قرار گیرد.

بررسی اجزای اصلی بوستر پمپ‌های آتش‌نشانی

سیستم بوستر پمپ آتش‌نشانی از اجزای مختلفی تشکیل شده که هریک نقش مهمی در عملکرد کلی سیستم دارند. شناخت این اجزا به مهندسان، ناظران پروژه، و مالکین کمک می‌کند تا در انتخاب، نگهداری و ارزیابی عملکرد سیستم دقت بیشتری داشته باشند. اجزای کلیدی یک بوستر پمپ آتش‌نشانی عبارتند از:

1. الکتروپمپ‌های اصلی (Main Fire Pumps)

قلب سیستم که وظیفه افزایش فشار آب در مواقع اضطراری را دارد. معمولاً دو عدد پمپ در سیستم استفاده می‌شود:

• پمپ اصلی (Duty Pump)
• پمپ رزرو (Standby Pump)

در سیستم‌های بزرگ، هر دو پمپ از نوع سانتریفیوژ چندمرحله‌ای انتخاب می‌شوند.

2. پمپ جوکی (Jockey Pump)

پمپ کوچکی است که وظیفه دارد در مواقع افت فشار جزئی (مثلاً نشت‌های کوچک) بدون نیاز به روشن شدن پمپ‌های اصلی، فشار سیستم را بازیابی کند. این پمپ نقش مهمی در افزایش عمر پمپ‌های اصلی دارد.

3. تابلو کنترل و فرمان

وظیفه روشن و خاموش کردن خودکار پمپ‌ها در زمان افت فشار را بر عهده دارد. تابلو فرمان باید:

• امکان کنترل دستی و خودکار را داشته باشد
• مجهز به نشانگرهای هشدار، وضعیت پمپ‌ها، و سیستم‌های حفاظتی برق باشد
• با سیستم اعلام حریق یکپارچه‌سازی شود (در صورت نیاز پروژه)

4. منبع ذخیره آب یا مخزن اطفای حریق

برای تأمین آب مورد نیاز در زمان آتش‌سوزی طراحی می‌شود. حجم مخزن بسته به استانداردها، تعداد طبقات و تجهیزات اطفای حریق موجود، محاسبه می‌شود.

5. کلکتورها و شیرآلات

کلکتورها وظیفه توزیع آب به شبکه لوله‌کشی را دارند و به همراه شیرآلات مختلف مانند:

• شیر یک‌طرفه (Check Valve)
• شیر فلکه (Gate Valve)
• شیر تست (Test Valve)
• شیر فشارشکن (Pressure Relief Valve)

برای کنترل جریان و ایمنی سیستم نصب می‌شوند.

6. فشارسنج‌ها و نمایشگرهای وضعیت

برای نظارت بر عملکرد سیستم و اطمینان از دستیابی به فشار مطلوب نصب می‌شوند. معمولاً در ورودی و خروجی پمپ قرار می‌گیرند.

ضوابط مربوط به فشار و دبی خروجی در سیستم آتش‌نشانی

یکی از حیاتی‌ترین شاخص‌های عملکرد بوستر پمپ، میزان فشار و دبی خروجی آن است. این مقادیر باید مطابق با ضوابط اعلام‌شده از سوی سازمان آتش‌نشانی و استانداردهای بین‌المللی باشند تا اطمینان حاصل شود که سیستم در زمان حادثه توانایی پاسخگویی به نیاز آبی تجهیزات اطفا را دارد. معیارهای اصلی فشار و دبی در سیستم آتش‌نشانی:

1. حداقل فشار خروجی (Working Pressure)

• فشار خروجی پمپ باید در دورترین نقطه مصرف (مثلاً بالاترین طبقه ساختمان) حداقل ۶ الی ۷ بار باشد.
• در برخی ساختمان‌های بلندمرتبه، ممکن است به فشارهای ۱۰ بار و بیشتر نیاز باشد.

2. دبی مورد نیاز (Flow Rate)

• دبی خروجی سیستم باید پاسخگوی هم‌زمانی تجهیزات اطفا باشد، مثلاً استفاده همزمان از چند جعبه آتش‌نشانی یا اسپرینکلر.
• معمولاً این مقدار برای هر جعبه آتش‌نشانی 100 لیتر بر دقیقه و برای اسپرینکلرها مجموعاً 250–500 لیتر بر دقیقه برآورد می‌شود.

3. پایداری فشار در کل سیستم

• سیستم باید طوری طراحی شود که در کل شبکه فشار یکنواخت حفظ شود و افت فشار ناگهانی در هنگام استفاده رخ ندهد.
• نصب شیر فشارشکن و پمپ جوکی در این زمینه بسیار مؤثر است.

4. استانداردهای مرجع

استانداردهای مرجع برای این مقادیر شامل NFPA 20 (استاندارد پمپ‌های آتش‌نشانی) و دستورالعمل‌های داخلی سازمان آتش‌نشانی ایران هستند.

5. تست و تأیید نهایی

قبل از بهره‌برداری، سیستم باید با استفاده از شیر تست و فشارسنج، تحت شرایط شبیه‌سازی شده مورد ارزیابی قرار گیرد. ناظر آتش‌نشانی تنها پس از ثبت فشار و دبی تأییدشده، اجازه صدور تأییدیه نهایی را می‌دهد.

آزمون‌ها و تست‌های دوره‌ای سیستم پمپ آتش‌نشانی

پس از نصب بوستر پمپ، تنها راه اطمینان از عملکرد صحیح آن در شرایط اضطراری، آزمایش‌های دوره‌ای منظم است. این تست‌ها با هدف حفظ آمادگی سیستم، شناسایی خرابی‌ها و جلوگیری از اختلال در عملکرد در زمان آتش‌سوزی انجام می‌شود.

مهم‌ترین تست‌های مورد نیاز عبارت‌اند از:

1. تست هفتگی عملکرد (Weekly Test)

• فعال‌سازی دستی سیستم برای چند دقیقه
• بررسی عملکرد پمپ اصلی، پمپ رزرو و پمپ جوکی
• بررسی روشن/خاموش شدن خودکار با افت و افزایش فشار
• کنترل لرزش، صدا و نشت احتمالی در اتصالات

2. تست ماهانه فشار و دبی

• بررسی فشار و دبی خروجی با استفاده از شیر تست و فشارسنج
• مقایسه با مقادیر طراحی شده در زمان نصب
• ثبت نتایج در چک‌لیست ایمنی ساختمان

3. بازرسی فصلی اتصالات و تجهیزات برق

• کنترل وضعیت تابلو برق، اتصالات، ترمینال‌ها و ارت
• اطمینان از سلامت باتری اضطراری (در صورت وجود)
• بررسی سیستم هشدار و علائم نوری/صوتی

4. تست سالانه کامل توسط متخصص

• انجام تست فشار کامل زیر بار
• تست استارت اضطراری
• بررسی عمر مفید پمپ، آب‌بندها، بلبرینگ‌ها و موتور

توجه: ثبت و نگهداری سوابق این تست‌ها برای دریافت یا تمدید تاییدیه سازمان آتش‌نشانی ضروری است.

اشتباهات رایج در انتخاب و نصب بوستر پمپ

در بسیاری از پروژه‌ها، به‌دلیل عدم مشاوره با افراد متخصص یا اجرای غیرمهندسی، خطاهایی در خرید و نصب بوستر پمپ رخ می‌دهد که می‌تواند عملکرد سیستم را به‌طور کامل مختل کند. رایج‌ترین اشتباهات عبارت‌اند از:

1. انتخاب پمپ با ظرفیت نامتناسب با ساختمان: نصب پمپ‌هایی با فشار یا دبی کمتر یا بیشتر از نیاز واقعی باعث اختلال در سیستم می‌شود.
2. استفاده از برندهای غیرتأیید شده یا بدون گواهی UL/FM: این مسئله می‌تواند منجر به عدم دریافت تاییدیه آتش‌نشانی و ایجاد خطر در زمان حادثه شود.
3. نصب پمپ در محل‌های غیرمجاز یا فاقد تهویه: نصب پمپ در فضاهای مرطوب، فاقد تهویه یا بدون دسترسی مناسب، عمر مفید سیستم را کاهش می‌دهد.
4. عدم استفاده از پمپ جوکی: حذف پمپ جوکی باعث افزایش استهلاک پمپ اصلی می‌شود چون پمپ مجبور است با هر افت فشار روشن شود.
5. نصب نادرست کلکتورها و شیرآلات: استفاده از اتصالات غیراستاندارد، لوله‌کشی با شیب غلط یا بدون شیرهای کنترلی منجر به افت عملکرد می‌شود.

6. نداشتن برنامه نگهداری منظم: حتی سیستم‌های حرفه‌ای نیز بدون نگهداری منظم در زمان حریق قابل اعتماد نیستند.

سوالات متداول درباره ضوابط بوستر پمپ آتش‌نشانی (FAQ)

1. آیا استفاده از بوستر پمپ آتش‌نشانی برای همه ساختمان‌ها الزامی است؟ بله، طبق ضوابط آتش‌نشانی، تمامی ساختمان‌های بالای ۴ طبقه یا با متراژ بالای مشخص ملزم به استفاده از بوستر پمپ هستند.

2. تفاوت بوستر پمپ معمولی با نوع UL/FM چیست؟ پمپ‌های دارای گواهی UL/FM تحت تست‌های سخت‌گیرانه‌تری قرار گرفته‌اند و تضمین عملکرد بالا در شرایط بحرانی را دارند، به همین دلیل در پروژه‌های حساس الزامی هستند.

3. آیا می‌توان از بوستر پمپ آبرسانی معمولی به جای آتش‌نشانی استفاده کرد؟ خیر، این دو سیستم کاملاً جداگانه هستند و استفاده از بوستر پمپ آب خانگی برای آتش‌نشانی ممنوع است.

4. هزینه نگهداری دوره‌ای چقدر است؟ بسته به نوع پمپ و تعداد تست‌های مورد نیاز، هزینه نگهداری می‌تواند از چند میلیون تومان در سال متغیر باشد. با این حال، هزینه نگهداری بسیار کمتر از خسارت ناشی از عملکرد نادرست پمپ در زمان آتش‌سوزی است.

5. آیا امکان خرید بوستر پمپ آتش‌نشانی با تاییدیه وجود دارد؟ بله، در فروشگاه بامن آنلاین، امکان خرید بوستر پمپ آتش‌نشانی دارای گواهی UL و FM از برندهای معتبر با مشاوره تخصصی فراهم است.

کلام آخر

بوستر پمپ آتش‌نشانی یکی از حیاتی‌ترین اجزای سیستم ایمنی هر ساختمان است. رعایت ضوابط سازمان آتش‌نشانی، استفاده از تجهیزات معتبر با تاییدیه‌های بین‌المللی و اجرای صحیح مراحل طراحی، نصب و نگهداری، ضامن عملکرد ایمن و مطمئن این سیستم در لحظه‌ی بحرانی خواهد بود. توصیه نهایی بامن آنلاین به مهندسان و کارفرمایان:

• از شرکت‌های معتبر و متخصص در زمینه طراحی و اجرای بوستر پمپ استفاده کنید
• تنها تجهیزات دارای گواهی‌نامه UL یا FM را خریداری نمایید
• پیش از بهره‌برداری، حتماً سیستم را تحت تست‌های فنی قرار دهید
• برنامه نگهداری و تست دوره‌ای را جدی بگیرید
• از مشاوره رایگان تیم کارشناسی بامن آنلاین برای انتخاب بهترین سیستم بهره ببرید
